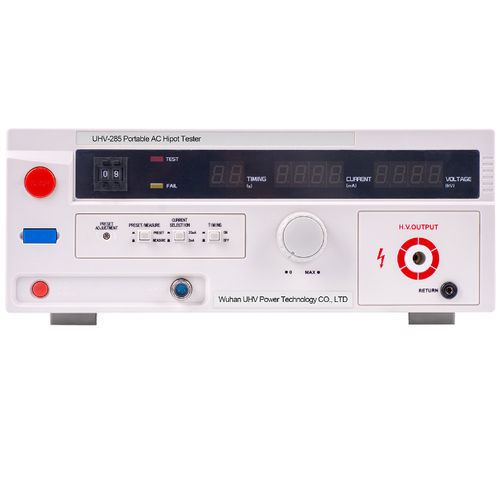

Strumento di misura della rigidità elettrica ad alta tensione UHV-285

portatileAC

Panoramica
Il tester Hipot AC portatile UHV-285 esegue prove dielettriche in campo applicando una tensione AC controllata alle apparecchiature elettriche e monitorando la corrente di dispersione per verificare l'integrità dell'isolamento e la conformità ai requisiti di sicurezza.

Funzioni del prodotto

• Rilevamento preciso della corrente di dispersione: monitoraggio in tempo reale e valutazione automatica rispetto a limiti programmabili.
• Soglia di allarme regolabile con campionamento ad alta precisione: la soglia impostata dall'operatore attiva allarme visivo/acustico e l'interruzione dell'HV in caso di superamento.
• Protezioni multiple: protezioni integrate contro sovracorrenti, limite di corrente di dispersione e anomalie di uscita HV con risposta automatica rapida.

Caratteristiche

• Display digitale ad alta luminosità con ampio angolo di lettura per una visualizzazione chiara.
• Visualizzazione in tempo reale della corrente di dispersione e della tensione di prova durante il funzionamento.
• Timer preimpostato con conto alla rovescia e spegnimento automatico dell'uscita al termine per interruzioni sicure.
• Uscita sinusoidale 50 Hz con qualità d'onda stabile.
• Componenti critici con parti importate per garantire precisione di misura e durata.
• Chassis monoblocco compatto per portabilità in campo; potenza in uscita 1000 VA.

Parametri tecnici

• Modello: UHV-285
• Tensione di prova (AC): 0,5 kV – 5 kV ±5%
• Intervallo corrente di dispersione (AC): 0,2 mA – 200 mA (regolabile)
• Precisione corrente di dispersione: ±5%
• Forma d'onda di uscita: sinusoide 50 Hz
• Potenza in uscita: 1000 VA
• Controllo tempo: 1–99 s ±5% (opzioni manuale ∞ e preimpostate)
• Alimentazione: AC 220 V ±10%, 50 Hz ±2 Hz
• Ambiente operativo: 0°C–40°C; umidità relativa ≤75% RH
• Consumo statico: <30 VA

Scenari di applicazione

• Manutenzione apparecchiature HV industriali: prove preventive su motori, busbar, quadri e cavi.
• Messa in servizio in impianti di energie rinnovabili: test su cabine, linee collettive e sistemi di cavi.
• Ispezioni per trasporti ferroviari: test in sito su sottostazioni di trazione e apparecchiature HV.
• Manutenzione e riparazioni d'emergenza: verifica rapida dopo interventi o sostituzioni.
• Produzione e collaudo in fabbrica: controlli di produzione per quadri HV, accessori per cavi e componenti isolanti.

FAQ

• A cosa serve questo tester? — Eseguire prove AC di tenuta dielettrica in campo per verificare l'isolamento e la corrente di dispersione prima della messa in servizio o dopo manutenzione.
• Come scegliere il modello adatto? — Valutare tensione nominale di prova, capacità d'uscita, tipo di apparecchiatura, alimentazione in sito e necessità future.
• Vantaggi rispetto a strumenti da banco? — Modulare, leggero, rapido da installare in sito e ingombro ridotto per maggiore efficienza nelle prove.
