Strumento di misura della rigidità elettrica ad alta tensione YDJ

DCAC

Introduzione al prodotto

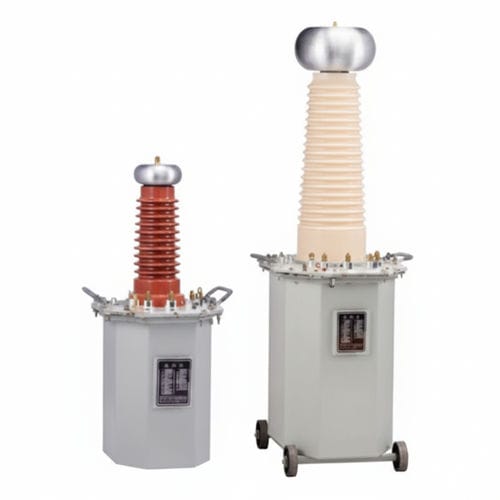

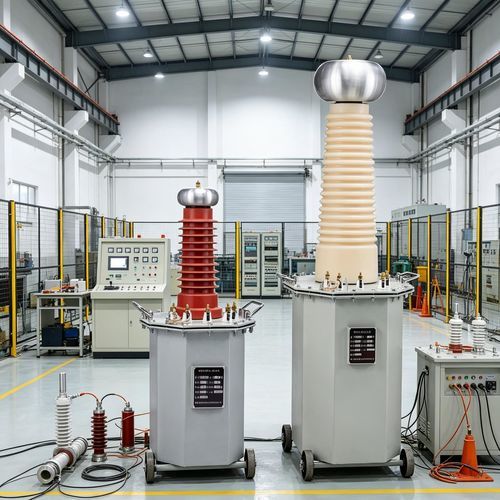

La serie YDJ 50–300 kV è costituita da una scatola di controllo e da un trasformatore di prova immerso in olio. Progettata per prove di tenuta in tensione in AC e DC a frequenza di rete, la serie può essere fornita con livelli di kV o capacità kVA maggiori su richiesta. Il progetto prevede corona ring compatti, ridotte scariche parziali e raffreddamento ad olio per la gestione termica.

Parametri del prodotto
specifications and models | capacity(kVA) | High Voltage(kV) | high-tension current(mA) | low input voltage(V) | low input current(A) | transformation ratio | temperature rise ℃ (30 minutes)
YDJ-3/50 | 3 | 50 | 60 | 200 | 15 | 500 | 10
YDJ-5/50 | 5 | 50 | 100 | 200 | 25 | 500 | 10
YDJ-10/50 | 10 | 50 | 200 | 200 | 50 | 500 | 10
YDJ-20/50 | 20 | 50 | 400 | 400 | 50 | 500 | 10
YDJ-30/50 | 30 | 50 | 600 | 400 | 50 | 500 | 10
YDJ-50/50 | 50 | 50 | 1000 | 400 | 125 | 500 | 10
YDJ-5/100 | 5 | 100 | 50 | 200 | 25 | 1000 | 10
YDJ-10/100 | 10 | 100 | 100 | 200 | 25 | 1000 | 10
YDJ-10/25 | 10 | 25 | 400 | 400 | 25 | 1000 | 10
YDJ-20/100 | 20 | 100 | 200 | 200 | 50 | 1000 | 10
YDJ-30/100 | 30 | 100 | 300 | 200 | 75 | 1000 | 10
YDJ-50/100 | 50 | 100 | 500 | 200 | 125 | 1000 | 10
YDJ-15/150 | 15 | 150 | 100 | 200 | 37.5 | 1000 | 10
YDJ-20/150 | 20 | 150 | 133 | 200 | 50 | 1000 | 10
YDJ-30/150 | 30 | 150 | 200 | 200 | 75 | 1000 | 10
YDJ-50/150 | 50 | 150 | 333 | 200 | 125 | 1000 | 10
YDJ-100/150 | 100 | 150 | 667 | 200 | 250 | 1000 | 10
YDJ-50/200 | 50 | 200 | 250 | 200 | 125 | 1000 | 10
YDJ-100/200 | 100 | 200 | 500 | 200 | 250 | 1000 | 10
YDJ-150/200 | 150 | 200 | 750 | 200 | 375 | 1000 | 10
YDJ-200/200 | 200 | 200 | 1000 | 200 | 500 | 1000 | 10
YDJ-300/200 | 300 | 200 | 1500 | 200 | 750 | 1000 | 10
YDJ-50/300 | 50 | 300 | 170 | 200 | 125 | 1000 | 10
YDJ-100/300 | 100 | 300 | 333 | 200 | 250 | 1000 | 10
YDJ-150/300 | 150 | 300 | 500 | 200 | 375 | 1000 | 10
YDJ-200/300 | 200 | 300 | 667 | 200 | 500 | 1000 | 10
YDJ-300/300 | 300 | 300 | 3000 | 200 | 750 | 1000 | 10

Confronto visivo (riassunto)
Dimensione di confronto | Trasformatore di prova immerso in olio | Trasformatore a secco (epossidico) | Trasformatore gonfiabile SF6 | Dispositivo a risonanza serie
Mezzo isolante | Olio di trasformatore (minerale) | Resina epossidica | Gas SF6 | Combinazione secca/rettore
Tensione massima per unità | Molto elevata | Inferiore (≤35 kV) | Elevata (fino a ~300 kV) | Dipende dal setup
Volume e peso | Più voluminoso e pesante | Leggero e compatto | Moderato | Molto leggero
Prestazioni di raffreddamento | Eccellente (circolazione dell'olio) | Limitate | Moderate | Limitate
Rischio incendio | Presente (olio infiammabile) | Basso | Basso (prodotti di decomposizione tossici) | Basso
Costo di manutenzione | Alto (filtrazione e controlli olio) | Molto basso | Alto | Medio

Caratteristiche del prodotto

• Progettazione immersa in olio con corona ring compatto per minimizzare le scariche parziali.
• Materiali isolanti avanzati e avvolgimenti ottimizzati per ridurre ingombro e peso.
• Ampia gamma di tensioni e configurazioni kV/kVA personalizzabili.

Vantaggi

• Raffreddamento efficiente tramite olio per stabilità termica sotto carico.
• Elevata rigidità dielettrica dell'olio per prove ad alta tensione di breve durata.
• Progettato per lunga vita operativa con manutenzione periodica (filtrazione olio).
• Elevata capacità di carico adatta a prove ad alta potenza.

Aree di applicazione principali

• Prove di sistemi di potenza: trasformatori, apparecchiature di manovra e distribuzione.
• Ricerca e laboratori: sviluppo e prove di apparecchiature e materiali isolanti ad alta tensione.
• Prove di isolamento per cavi e componenti.
• Automazione industriale: messa in servizio e test elettrici.
• Verifiche di sicurezza elettrica e conformità normativa.
• Formazione e istruzione in ingegneria elettrica.

Domande frequenti

• Q: Perché scegliere trasformatori immersi in olio invece di quelli a secco per prove ad alta tensione? A: L'olio fornisce isolamento e dissipazione del calore contemporaneamente, permettendo di sopportare campi elettrici interni più elevati e ridurre le scariche parziali durante brevi erogazioni di alta tensione.
• Q: Differenza tra trasformatore di prova 50 Hz e dispositivo a risonanza serie? A: Il trasformatore aumenta direttamente la tensione ed è adatto a cavi corti e provini medi; la risonanza serie compensa la corrente capacitiva con un reattore e riduce la potenza richiesta dall'alimentazione, preferibile per cavi lunghi e generatori di grande taglia.

Specifiche tecniche (sintesi)

• Serie: YDJ (trasformatori di prova immersi in olio).
• Intervallo di tensione: modelli tipici 25–300 kV.
• Capacità: 3–300 kVA a seconda del modello.
• Uscita: prove AC e DC di tenuta alla tensione a frequenza di rete.
• Raffreddamento: circolazione dell'olio.
• Tensione di ingresso bassa tipica: 200 V o 400 V a seconda del modello.
