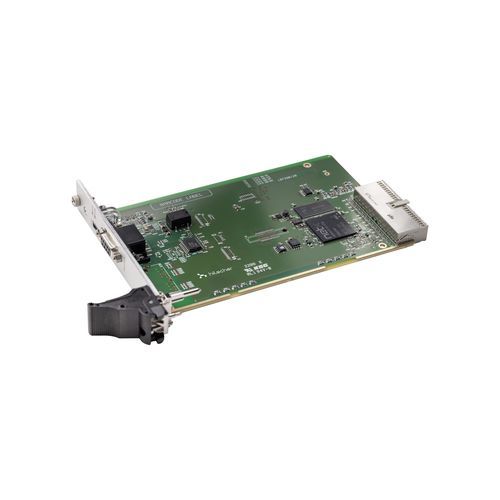

Scheda CompactPCI per bus di campo CIFX 80-DP

USBRS-485PROFIBUS DP

Nome prodotto
La CIFX 80-DP è una scheda PC CompactPCI per PROFIBUS DP che fornisce comunicazione in tempo reale per l'automazione basata su PC (configurabile come Master o Slave). La scheda integra la tecnologia netX di Hilscher ed esegue lo stack protocollo in modo autonomo.

Panoramica
La famiglia di schede cifX rappresenta uno standard unificato che supporta sistemi Real-Time Ethernet e Fieldbus per l'automazione su PC. Lo stack è eseguito sulla scheda e i dati di processo vengono scambiati con l'host tramite Dual-Port Memory (DPM) o DMA. Tutte le schede cifX condividono driver e tool; il protocollo può essere modificato caricando un firmware diverso. Numerose opzioni hardware e strumenti software permettono un'integrazione flessibile in ambienti industriali.

Vantaggi principali

• Scheda PC CompactPCI PROFIBUS DP universale (Master o Slave)
• Interfaccia utente uniforme per tutti i protocolli e formati
• Integrazione agevole grazie a un'ampia scelta di driver
• Accesso ai dati tramite Dual-Port Memory o Direct Memory Access
• Intervallo di funzionamento fino a +70 °C

Protocolli supportati

• PROFIBUS DP Master
• PROFIBUS DP Slave

Specifiche tecniche

• Nome prodotto: CIFX 80-DP
• Numero di parte: 1280.410
• Breve descrizione: Scheda PC cifX CompactPCI per PROFIBUS DP (Master o Slave) / dispositivo PROFIBUS MPI
• Funzione: Interfaccia di comunicazione per CompactPCI e PROFIBUS
• Controller di comunicazione: netX 100 (Hilscher)
• RAM: 8 MB SDRAM
• FLASH: 4 MB Flash EPROM seriale
• Tensione di alimentazione: +3,3 V DC ±5 %
• Corrente massima (tipica): 650 mA (a 3,3 V)
• Alimentazione: tramite bus CompactPCI
• Tipo di bus: CompactPCI
• Accesso ai dati: DPM o DMA
• Dimensione Dual-Port Memory: 64 KB
• Larghezza dati: 32 bit
• Frequenza bus: 33 MHz
• Standard di comunicazione: PROFIBUS
• Tipo interfaccia: RS-485 isolato
• Connettore PROFIBUS: D-Sub femmina, 9 pin
• Tensione di isolamento: 1000 V DC (test 1 min)
• Interfaccia diagnostica: USB (Mini B, 5 pin)
• LED: SYS (sistema), COM (comunicazione, duo LED)
• Temperatura di funzionamento: -20 °C … +70 °C (flusso d'aria 0,5 m/s)
• Temperatura di stoccaggio: -40 °C … +85 °C
• Umidità: 10 % … 95 % UR, non condensante
• Ambiente (UL): Grado di inquinamento 2 per uso conforme UL
• Altitudine: 0 m … 2000 m
• Dimensioni (L x A x H): 162,5 mm x 100 mm x 20 mm
• Montaggio: Slot CompactPCI (3,3 V)
• Software di configurazione: SYCON.net (master e slave), netX Configuration Tool (slave)
• RoHS: Sì
• Certificazione UL: UL 508 (UL-File-Nr. E221530)
• CE: Sì
• UKCA: Sì
• Norma di emissione: EN 55011 / EN BS 55011
• Norme di immunità: EN 61000-4-2, -4-3, -4-4, -4-5, -4-6, -4-8 e EN 61000-6-2 (industriale)
