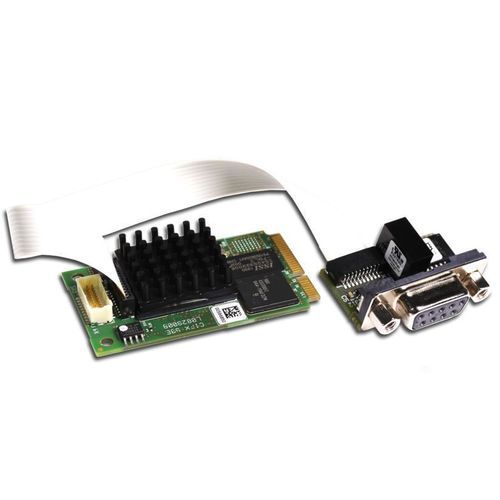

Scheda di comunicazione PCI-Express con processore I/O CIFX 90E-DPF

Descrizione
La famiglia di schede PC cifX è lo standard unificato che supporta tutti i sistemi Real-Time Ethernet e Fieldbus per l’automazione basata su PC. Lo stack di protocolli viene eseguito autonomamente sulla scheda PC e i dati di processo vengono scambiati con l’host tramite Dual-Port-Memory o DMA. Grazie alla comune strategia della piattaforma Hilscher, tutte le schede PC utilizzano lo stesso driver e gli stessi strumenti. La tecnologia netX consente più protocolli Real-Time Ethernet sullo stesso hardware; il protocollo si modifica caricando firmware diversi. Sono disponibili varie opzioni hardware (diverse lunghezze cavo, connettori M12, NVRAM aggiuntiva, intervallo di temperatura esteso, schede a 2 canali, interfacce di rete staccate). È disponibile un'ampia gamma di driver e un C-Toolkit gratuito.

Punti salienti

• Scheda PC universale PROFIBUS DP (Master o Slave)
• Interfaccia utente uniforme per tutti i protocolli e formati di scheda
• Facile integrazione grazie a una vasta scelta di driver
• Accesso ai dati tramite Dual-Port-Memory (DPM) o accesso diretto alla memoria (DMA)
• Include un'interfaccia di rete separata (15 cm o 30 cm)

Protocollo supportato

• PROFIBUS DP Master
• PROFIBUS DP Slave

Panoramica tecnica
Nome prodotto: CIFX 90E-DP\F
Numero parte: 1291.410
Descrizione sintetica: Scheda PC cifX Mini PCI Express PROFIBUS DP Master o Slave o dispositivo PROFIBUS MPI - con connettore cavo fieldbus per interfaccia di assemblaggio PROFIBUS (AIFX-DP)
Funzione: Interfaccia di comunicazione con Mini PCI Express e interfaccia PROFIBUS
Controller di comunicazione: netX 100
RAM: 8 MB SDRAM
FLASH: 4 MB Flash EPROM seriale
Tensione di alimentazione: +3,3 V CC ±5 %
Corrente massima (tipica): 600 mA (a 3,3 V)
Connettore: tramite bus Mini PCI Express
Tipo di bus: Mini PCI Express, porta a singola corsia
Accesso ai dati: DPM o DMA (Direct Memory Access), dalla revisione hardware A
Dimensione memoria dual-port: 64 KB
Larghezza dei dati: 32 bit
Frequenza di trasmissione: 33 MHz
Standard di comunicazione: PROFIBUS
Tipo di interfaccia: RS-485, isolata
Connettore (fieldbus): Connettore cavo Fieldbus X3 (JST 10FMN-BMT-A-TF(LF)(SN), passo 1,0 mm) per collegare un'interfaccia di assemblaggio PROFIBUS AIFX-DP
Indicatori: LED SYS (stato sistema)
Intervallo temperatura esercizio: 0 °C ... +55 °C (flusso d'aria durante la misura: 0,5 m/s)
Intervallo temperatura stoccaggio: -40 °C ... +85 °C
Umidità: 10 % … 95 % UR, senza condensazione
Ambiente (UL): Per uso conforme UL: dispositivo da utilizzare in un ambiente grado di inquinamento 2
Altitudine: 0 m … 2000 m
Dimensioni (L x P x A): 51 mm x 30,2 +/- 0,1 mm x 11 mm
Montaggio/Installazione: Connettore di sistema PCI Express Mini (3,3 V), X1/X2 = single-lane
Software di configurazione (master/slave): SYCON.net
Software di configurazione (slave): netX Configuration Tool
Conformità: RoHS = Sì
Certificazione UL: UL 508 (UL-File-Nr. E221530)
Marcature EMC/Conformità: CE = Sì; UKCA = Sì; Emissioni: EN 55011 / EN BS 55011; Immunità: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8; Norma generale: EN 61000-6-2 (ambienti industriali)

caractéristiques / spécifications techniques

• Modello: CIFX 90E-DP\F (Mini PCI Express)
• Numero parte: 1291.410
• Fieldbus: PROFIBUS DP (Master o Slave)
• Controller di comunicazione: netX 100
• Memoria: 8 MB SDRAM, 4 MB Flash seriale
• Interfaccia host: Mini PCI Express, single-lane, 33 MHz, larghezza dati 32 bit
• Scambio dati: Dual-Port Memory (64 KB) o DMA
• Alimentazione elettrica: 3,3 V DC ±5 %, tip. 600 mA
• Dimensioni fisiche: 51 x 30,2 x 11 mm (Mini PCIe)
• Temperatura di esercizio: 0 °C a +55 °C; stoccaggio -40 °C a +85 °C
• Interfaccia PROFIBUS RS-485 isolata (connettore tramite AIFX-DP)
• Strumenti di configurazione: SYCON.net e netX Configuration Tool
• Omologazioni UL ed EMC: UL 508 (E221530), conforme CE/UKCA
