Scheda di comunicazione PCI-Express digitale CIFX 50E-CC

con processore I/O

Panoramica prodotto

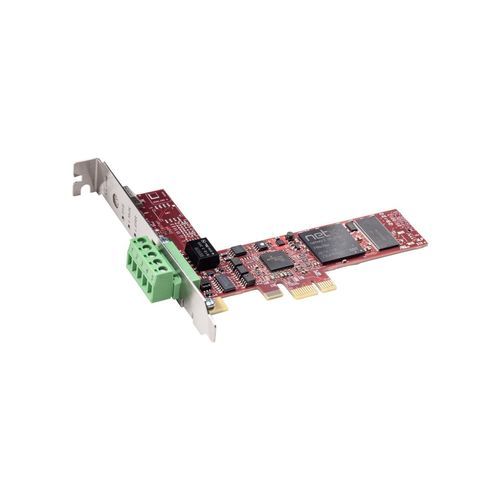

La Hilscher CIFX 50E-CC è una scheda di comunicazione per PC in PCI Express x1 che implementa la funzionalità CC-Link Slave. Integra il controller di comunicazione netX 100 ed esegue lo stack protocollo in modo autonomo sulla scheda. I dati di processo vengono scambiati con l'host tramite Dual-Port Memory (DPM) o Direct Memory Access (DMA). La tecnologia netX di Hilscher consente di eseguire differenti protocolli Ethernet real-time sulla stessa piattaforma hardware caricando firmware specifici; driver e strumenti sono uniformi per tutti i protocolli e formati di scheda.

Punti chiave

• Supporto CC-Link Slave (V2.0 e V1.1)
• Interfaccia utente e driver uniformi
• Integrazione semplificata grazie alla vasta gamma di driver
• Accesso ai dati tramite DPM o DMA
• Numero slot univoco impostabile tramite selettore rotativo

Protocolli supportati

• CC-Link Slave (V2.0, V1.1)

Dati tecnici (selezione)

• Nome prodotto: CIFX 50E-CC
• Numero di parte: 1251.740
• Breve descrizione: Scheda PC cifX PCI Express CC-Link Slave
• Funzione: Interfaccia di comunicazione PCI Express e CC-Link
• Controller di comunicazione: netX 100
• Memoria integrata: 8 MB SDRAM; 4 MB Flash EPROM seriale
• Interfaccia di sistema (bus): PCI Express x1 (One Lane)
• Velocità di trasmissione: 2 GBit/s
• Accesso ai dati: DPM o DMA (da HW Rev. 3)
• Larghezza dati: 32 bit
• Standard di comunicazione: CC-Link
• Interfaccia di rete: RS-485, otticamente isolata; connettore COMBICON 5 poli
• Tensione di isolamento: 1000 V DC (test 1 minuto)
• Alimentazione: +3,3 V DC ±5 %; corrente tipica ≈ 800 mA
• Alimentazione: tramite bus PCI Express
• LED: SYS, L RUN (duo LED), L ERR (duo LED)
• Elemento operativo: selettore rotativo per numero slot (ID scheda)
• Temperatura di funzionamento: 0 °C a +60 °C (misurazione con flusso d'aria 0,5 m/s)
• Temperatura di stoccaggio: -40 °C a +85 °C
• Umidità: 10 % a 95 % UR, senza condensazione
• Altitudine: 0 m a 2000 m
• Dimensioni (L x P x A): 120 x 89,9 x 18,5 mm (da HW rev. 3)
• Montaggio: slot PCI Express x1 (3,3 V)
• Conformità: RoHS, CE, UKCA
• Emissioni EMC: EN 55011 / EN BS 55011
• Norme di immunità: EN 61000-4-2/3/4/5/6/8; EN 61000-6-2 (ambienti industriali)
• UL: Certificata secondo UL 508 (UL-File-Nr. E221530)

Configurazione e ordine

• Software di configurazione: SYCON.net o netX Configuration Tool
• Assegnazione del numero slot tramite selettore rotativo
• Numero di parte per ordine: 1251.740
