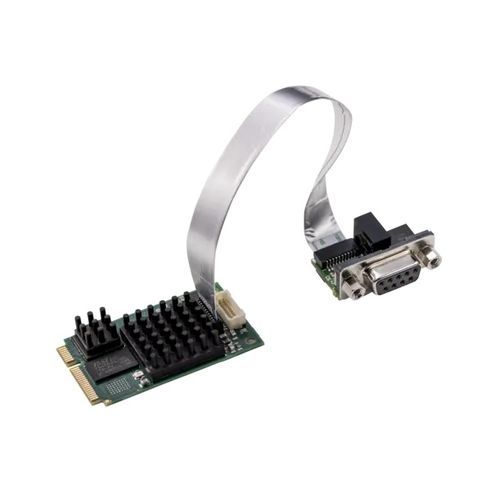

Scheda di comunicazione PCI-Express DMA CIFX 90E-DP\ET\F

con processore I/O

Panoramica
La famiglia di schede PC cifX è lo standard unificato che supporta sistemi Real-Time Ethernet e Fieldbus per l’automazione basata su PC. Lo stack di protocolli viene eseguito autonomamente sulla scheda e lo scambio dei dati con l’host avviene tramite Dual-Port-Memory (DPM) o DMA. Le schede utilizzano la stessa strategia di piattaforma, gli stessi driver e strumenti; la funzionalità del protocollo può essere modificata caricando un firmware diverso.

Caratteristiche principali

• Scheda PC universale Mini PCI Express PROFIBUS DP (Master o Slave)
• Interfaccia utente uniforme per tutti i protocolli e i formati di scheda
• Facile integrazione grazie a un’ampia scelta di driver
• Accesso ai dati tramite memoria a doppia porta (DPM) o accesso diretto alla memoria (DMA)
• Include un’interfaccia di rete separata opzionale (15 cm o 30 cm)
• Intervallo di temperatura esteso fino a +70 °C (con flusso d’aria 0,5 m/s)

Dettaglio
La scheda è disponibile con numerose opzioni hardware (cavi di diverse lunghezze, connettori M12, NVRAM aggiuntiva, schede a 2 canali, interfacce di rete separate) per adattarsi all’applicazione. È fornito un C-Toolkit gratuito e una vasta gamma di driver di dispositivo. La tecnologia netX permette l’implementazione di diversi protocolli Real-Time Ethernet sullo stesso hardware.

Protocolli supportati

• PROFIBUS DP Master
• PROFIBUS DP Slave

Caratteristiche / specifiche tecniche

• Nome prodotto: CIFX 90E-DP\ET\F
• Riferimento (codice): 1291.414
• Descrizione sintetica: Scheda cifX Mini PCI Express PROFIBUS DP Master o Slave / dispositivo PROFIBUS MPI con connettore per cavo fieldbus per interfaccia di assemblaggio PROFIBUS (AIFX-DP)
• Funzione: Interfaccia di comunicazione Mini PCI Express con interfaccia PROFIBUS
• Controller di comunicazione (tipo): netX 100
• Memoria SDRAM: 8 MB
• Flash: Flash EPROM seriale da 4 MB
• Tensione di alimentazione: +3,3 V DC ±5%
• Corrente massima (tipica): 600 mA (a 3,3 V)
• Connettore bus: Tramite bus Mini PCI Express
• Tipo di bus: Mini PCI Express, porta single-lane
• Accesso ai dati: DPM o DMA (accesso diretto alla memoria)
• Dimensione della Dual-Port-Memory: 64 KB
• Ampiezza dati: 32 bit
• Velocità di trasmissione (bus): 33 MHz
• Standard di comunicazione: PROFIBUS
• Tipo di interfaccia PROFIBUS: RS-485, isolato
• Connettore fieldbus: Connettore per cavo Fieldbus X3 (JST 10FMN-BMT-A-TF(LF)(SN), passo 1,0 mm) per collegare interfaccia di assemblaggio PROFIBUS AIFX-DP
• Display/LED: LED di stato SYS
• Intervallo temperatura di esercizio: -20 °C ... +70 °C (misurazione con flusso d’aria 0,5 m/s)
• Intervallo temperatura di conservazione: -40 °C ... +85 °C
• Umidità: umidità relativa 10% … 95%, condensazione non consentita
• Altitudine operativa: 0 m … 2000 m
• Dimensioni (L x P x A): 51 mm x 30,2 ±0,1 mm x 12,5 mm
• Montaggio/installazione: Connettore di sistema Mini PCI Express (3,3 V), X1/X2 = single-lane
• Software di configurazione (master/slave): SYCON.net
• Strumento di configurazione per slave: Strumento di configurazione netX
• Conformità RoHS: Sì
• Marcature di conformità EMC: Marchio CE: Sì; Marchio UKCA: Sì
• Emissioni: EN 55011 / EN BS 55011
• Immunità: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8; EN 61000-6-2 (per ambienti industriali)
• Prodotti/varianti correlate: variante con cavo 30 cm: CIFX 90E-DP\ET\F/30 (codice 1291.414/30)
• Licenza master disponibile: NXLIC-MASTER (codice 8211.000)
