Scheda di comunicazione PCI-Express CIFX 90E-RENHSF series

Panoramica

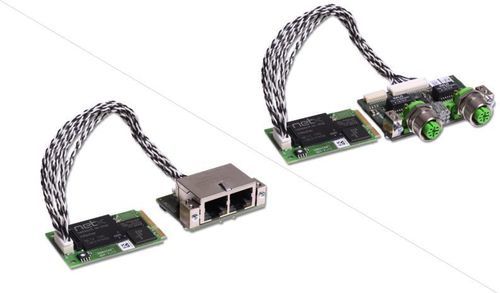

La CIFX 90E-RE\NHS\F è una scheda PC Mini PCI Express senza dissipatore per la comunicazione Ethernet in tempo reale, progettata per l’automazione basata su PC.

Caratteristiche principali

• Scheda PC Real-Time Ethernet universale (Master o Slave)
• Interfaccia utente uniforme per protocolli e formati scheda
• Integrazione semplice grazie a un’ampia scelta di driver
• Accesso ai dati tramite Dual-Port-Memory (DPM) o DMA
• Include interfaccia di rete separata (15 cm o 20 cm) - opzionale con prese M12
• Senza dissipatore

Descrizione
La famiglia di schede PC cifX rappresenta uno standard unificato che supporta tutti i sistemi Real-Time Ethernet e Fieldbus per l’automazione su PC. Lo stack di protocolli è eseguito autonomamente sulla scheda e i dati di processo vengono scambiati con l’host tramite DPM o DMA. La tecnologia netX di Hilscher consente l’implementazione di più protocolli Real-Time Ethernet su un unico hardware; il protocollo può essere modificato caricando firmware diversi.

Diverse opzioni hardware (lunghezze cavo, connettori M12, NVRAM aggiuntiva, intervallo di temperatura esteso, schede a 2 canali, interfacce di rete separate) offrono soluzioni per molte applicazioni. Sono disponibili numerosi driver e un C‑Toolkit gratuito per supportare l’integrazione.

Protocolli supportati

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic (Slave)
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• EtherNet/IP Adapter
• EtherCAT Slave

Dati tecnici

• Nome prodotto: CIFX 90E-RE\NHS\F
• Rif.: 1291.108
• Descrizione sintetica: Scheda PC cifX Mini PCI Express per Real-Time Ethernet Master o Slave (senza dissipatore)
• Funzione: Interfaccia di comunicazione con Mini PCI Express e interfaccia Ethernet
• Controller di comunicazione: netX 100
• RAM integrata: 8 MB SDRAM
• FLASH integrata: 4 MB Flash EPROM seriale
• Tensione di alimentazione: +3,3 V CC ±5 %
• Corrente massima (tip.): 800 mA (a 3,3 V)
• Connettore di alimentazione: tramite bus Mini PCI Express
• Tipo di bus: Mini PCI Express, porta a singola corsia (X1)
• Accesso ai dati: DPM o DMA
• Dimensione DPM: 64 KB
• Larghezza dati: 32 bit
• Velocità di trasmissione (bus): 33 MHz
• Standard di comunicazione: Ethernet (10BASE-T / 100BASE-TX), isolato
• Connettore Ethernet: Connettore cavo Ethernet X4 (JST BM20B-SRDS-G-TFC, passo 1,0 mm) per AIFX-RE
• Indicatori: LED SYS (stato sistema)
• Temperatura esercizio: 0 °C … +45 °C
• Temperatura stoccaggio: -40 °C … +85 °C
• Umidità: 10 % … 95 % UR, senza condensazione
• Ambiente (UL): grado di inquinamento 2
• Altitudine: 0 m … 2000 m
• Dimensioni (L x P x A): 51 mm x 30,2 mm ±0,1 x 10,8 mm
• Montaggio: connettore sistema Mini PCI Express (3,3 V), X1 = one-lane
• Software di configurazione: SYCON.net
• Conformità: RoHS: Sì
• Certificazione UL: secondo UL 508, file UL n. E221530
• EMC / Direttive: CE e UKCA: Sì
• Emissioni: EN 55011 / EN BS 55011
• Immunità: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2
