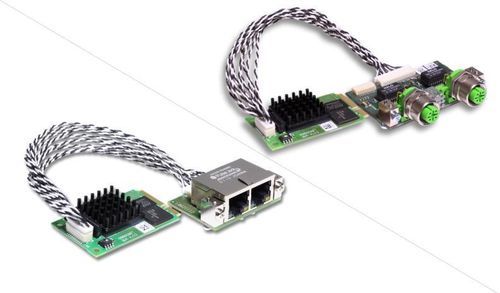

Scheda di comunicazione PCI-Express CIFX 90E-REF series

Panoramica
La famiglia di schede PC cifX è lo standard unificato che supporta tutti i sistemi Real-Time Ethernet e Fieldbus per l’automazione basata su PC. Lo stack di protocolli viene eseguito autonomamente sulla scheda e i dati di processo vengono scambiati con l’host tramite Dual-Port Memory (DPM) o DMA. Tutte le schede PC utilizzano lo stesso driver e gli stessi strumenti, indipendentemente dal protocollo e dal formato della scheda. La tecnologia netX consente di realizzare tutti i protocolli Real-Time Ethernet con un unico hardware e di modificare il protocollo caricando un firmware diverso.

Punti salienti

• Scheda PC Real-Time Ethernet universale (Master o Slave)
• Interfaccia utente uniforme per tutti i protocolli e i formati di scheda
• Facile integrazione grazie a un’ampia scelta di driver
• Accesso ai dati tramite memoria a doppia porta (DPM) o accesso diretto alla memoria (DMA)
• Include un’interfaccia di rete separata (15 cm o 20 cm) - opzionale con connettore M12

Descrizione estesa
La famiglia cifX offre numerose opzioni hardware: cavi di diverse lunghezze, connettori M12, NVRAM aggiuntiva, intervallo di temperatura esteso, schede a 2 canali o interfacce di rete separate. È disponibile una vasta gamma di driver di dispositivo e un C-Toolkit gratuito. L’ampliamento continuo del portafoglio cifX include nuovi standard, protocolli e formati (es. M.2, mini PCIe half size, CC-Link IE Field) per soddisfare i requisiti del mercato.

Protocolli supportati

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• EtherNet/IP Adapter
• EtherCAT Slave

Tabella tecnica (estratto)
Nome prodotto: CIFX 90E-RE\F
Rif.: 1291.100
Descrizione sintetica: Scheda PC cifX Mini PCI Express per Real-Time Ethernet Master o Slave - con connettore per cavo Ethernet per interfaccia di assemblaggio Ethernet (AIFX-RE)
Funzione: Interfaccia di comunicazione con Mini PCI Express e interfaccia Ethernet
Controller di comunicazione: netX 100
Memoria integrata: SDRAM 8 MB; Flash EPROM seriale 4 MB
Alimentazione: +3,3 V DC ±5%, Corrente tipica: 800 mA (a 3,3 V)
Connettore: Tramite bus Mini PCI Express (porta single-lane)
Accesso ai dati: DPM o DMA (accesso diretto alla memoria), dalla revisione hardware A
Dimensione DPM: 64 KB, Ampiezza dati: 32 bit, Velocità bus: 33 MHz
Interfaccia di comunicazione Ethernet: 10BASE-T/100BASE-TX isolato; connettore cavo Ethernet X4 (JST BM20B-SRDS-G-TFC, passo 1,0 mm) per collegare AIFX-RE
Display/LED: LED SYS (stato sistema)
Intervallo temperatura d’esercizio: 0 °C ... +55 °C (con flusso d’aria 0,5 m/s); Temperatura di conservazione: -40 °C ... +85 °C
Umidità: 10% …95 % UR, senza condensa; Altitudine d’uso: 0 m … 2000 m
Dimensioni: 51 mm x 30,2 ±0,1 mm x 11 mm; Montaggio: connettore Mini PCI Express (3,3 V), X1/X2 = single-lane
Configurazione: Software SYCON.net e Strumento di configurazione netX
Conformità: RoHS: Sì; Certificazione UL: UL 508 (File UL N. E221530)
EMC: Marchio CE e UKCA; emissioni EN 55011; immunità EN 61000-4-x e EN 61000-6-2 (ambienti industriali)

Caratteristiche / specifiche tecniche

• Formato: Mini PCI Express (porta single-lane)
• Controller: netX 100
• Memoria: 8 MB SDRAM, 4 MB Flash EPROM seriale
• Interfaccia di rete: 10/100Base-TX isolato, con connettore per AIFX-RE
• Accesso ai dati host: Dual-Port Memory (DPM) o DMA
• Dimensione DPM: 64 KB, bus dati 32 bit
• Alimentazione: +3,3 V DC ±5%, consumo tipico 800 mA
• Temperatura di esercizio: 0 °C ... +55 °C (con ventilazione adeguata)
• Dimensioni: 51 x 30,2 x 11 mm
• Software di configurazione: SYCON.net; Strumento di configurazione netX
• Certificazioni: RoHS, UL 508, EMC (CE/UKCA)
