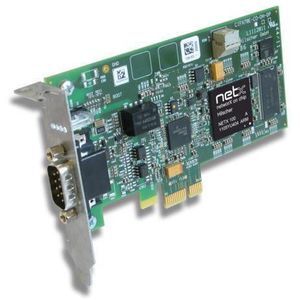

Scheda di comunicazione PCI-Express digitale CIFX 50E-CO

con processore I/O

Panoramica del prodotto
La CIFX 50E-CO è una scheda PCI Express (x1) per comunicazione CANopen progettata per l'automazione basata su PC. Lo stack di protocollo viene eseguito in modo autonomo sul controller netX 100 e i dati di processo vengono scambiati con l'host tramite Dual-Port-Memory (DPM) o Direct Memory Access (DMA). Il supporto DMA è disponibile dalla revisione hardware 4.

Punti di forza

• Modalità CANopen universale: Master o Slave
• Driver e strumenti unificati per la famiglia cifX
• Accesso ai dati tramite DPM o DMA per scambi a bassa latenza
• Assegnazione del numero di slot tramite interruttore rotativo
• Opzioni: range di temperatura esteso, connettori differenti, NVRAM, interfacce disaccoppiate

Descrizione / Applicazione
La CIFX 50E-CO è indicata per sistemi di controllo industriali basati su PC che richiedono comunicazione CANopen deterministica e integrazione software semplificata. Applicazioni tipiche: controllo macchina, automazione di stabilimento e soluzioni PC embedded. Un ampio set di driver e un C-Toolkit gratuito agevolano l'integrazione in ambienti personalizzati.

Protocolli supportati

• CANopen Master
• CANopen Slave

Specifiche tecniche

• Nome prodotto: CIFX 50E-CO
• Numero pezzo: 1251.500
• Form factor: PCI Express x1 (3,3 V)
• Controller: netX 100
• RAM integrata: 8 MB SDRAM
• Flash integrato: 4 MB serial Flash EPROM
• Velocità di trasmissione: 2 GBit/s (link PCIe)
• Accesso ai dati: DPM o DMA (DMA da HW rev. 4)
• Larghezza dati: 32 bit
• Standard di comunicazione: CANopen (ISO-11898), isolato otticamente
• Tensione di isolamento: 1000 V DC (test 1 min)
• Connettore: D-Sub maschio, 9 pin
• Tensione di alimentazione: +3,3 V DC ±5 %; corrente tipica: 800 mA
• LED: SYS (sistema), CAN (stato CANopen)
• Elemento di controllo: interruttore rotativo per numero slot (ID scheda)
• Temperatura operativa: -20 °C … +70 °C (con flusso d'aria 0,5 m/s)
• Temperatura di stoccaggio: -40 °C … +85 °C
• Umidità: 10 % … 95 % UR (senza condensazione)
• Dimensioni (L x P x A): 120 mm x 86 mm x 18,5 mm (da HW rev. 4)
• Certificazioni: CE, UKCA, RoHS, UL (UL-File-Nr. E221530)
• Software di configurazione: SYCON.net (master & slave), netX Configuration Tool (slave)
