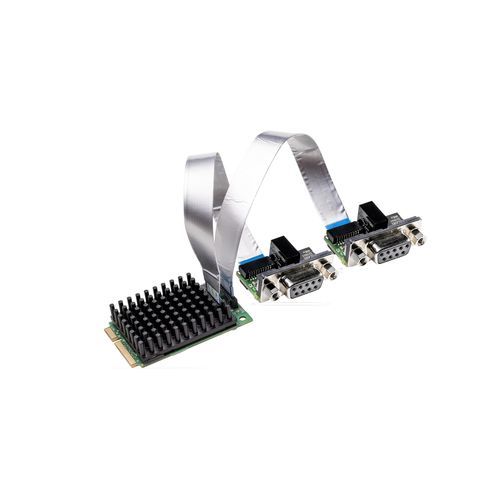

Scheda di comunicazione PCI-Express DMA CIFX 90E-2DPETF

a doppia uscita

Panoramica
La famiglia di schede PC cifX è uno standard unificato che supporta sistemi Real-Time Ethernet e Fieldbus per l’automazione basata su PC. Lo stack di protocolli viene eseguito autonomamente sulla scheda e i dati di processo vengono scambiati con l’host tramite Dual-Port Memory o DMA. Tutte le schede cifX utilizzano lo stesso driver e gli stessi strumenti, indipendentemente dal protocollo e dal formato della scheda. La tecnologia netX permette di realizzare diversi protocolli Real-Time Ethernet con un unico hardware cambiando il firmware.

Punti salienti

• Due interfacce PROFIBUS DP (Master o Slave) con un solo slot Mini PCI Express
• Interfaccia utente uniforme per tutti i protocolli e i formati di scheda
• Facile integrazione grazie a un’ampia scelta di driver
• Accesso ai dati tramite Dual-Port Memory o DMA
• Include un’interfaccia di rete separata (cavo 15 cm o 30 cm)
• Supporto per intervallo di temperatura esteso fino a 70 °C

Descrizione estesa
Numerose opzioni hardware (lunghezze di cavo diverse, connettori M12, NVRAM aggiuntiva, intervalli di temperatura estesi, schede a 2 canali, interfacce di rete separate) consentono di adattare la soluzione all’applicazione. È disponibile una vasta gamma di driver di dispositivo e un C-Toolkit gratuito per l’integrazione.

Protocolli supportati

• PROFIBUS DP Master
• PROFIBUS DP Slave

Tabella - Varianti
Nome prodotto | Codice prodotto | Breve descrizione
CIFX 90E-2DP\ET\F | 1293.414 | Scheda PC a 2 canali Mini PCI Express - PROFIBUS DP/PROFIBUS DP
NXLIC-MASTER 2 LIZENZEN | 8212.000 | Due licenze Master
CIFX 90E-2DP\ET\F/30 | 1293.414/30 | Scheda PC a 2 canali Mini PCI Express per intervallo di temperatura esteso, incluso un cavo da 30 cm

Caratteristiche / Specifiche tecniche

• Formato: Mini PCI Express, doppio canale
• Protocollo: PROFIBUS DP (Master o Slave)
• Accesso dati: Dual-Port Memory o DMA
• Interfaccia di rete separata disponibile (cavi 15 cm o 30 cm)
• Opzioni hardware: NVRAM aggiuntiva, connettori M-12, cavi di diverse lunghezze
• Intervallo di temperatura esteso: fino a 70 °C
• Stessa interfaccia driver e strumenti per tutti i protocolli e i formati della famiglia cifX
• Modello / codice prodotto principale: 1293.414
• Famiglia: cifX (tecnologia netX per supporto multi-protocollo)
