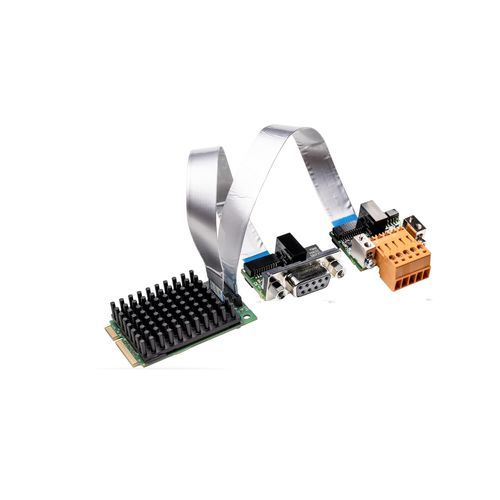

Scheda di comunicazione PCI-Express DMA CIFX 90E-2DPDNETF

a doppia uscita

Descrizione generale
La famiglia di schede PC cifX è lo standard unificato che supporta sistemi Real-Time Ethernet e Fieldbus per l’automazione basata su PC. Lo stack di protocolli viene eseguito autonomamente sulla scheda PC e i dati di processo vengono scambiati con l’host tramite Dual-Port-Memory o DMA. Grazie alla strategia comune della piattaforma Hilscher, tutte le schede PC utilizzano lo stesso driver e gli stessi strumenti. La tecnologia netX di Hilscher consente di realizzare più protocolli Real-Time Ethernet su un unico hardware; il protocollo di comunicazione può essere modificato caricando un firmware diverso.

Punti salienti

• Interfaccia PROFIBUS DP e DeviceNet in un unico slot Mini PCI Express (configurabile come Master o Slave)
• Interfaccia utente uniforme e driver comuni per protocolli e formati scheda
• Facile integrazione grazie a un’ampia scelta di driver
• Accesso ai dati tramite Dual-Port-Memory o DMA (accesso diretto alla memoria)
• Include un’interfaccia di rete separata con cavo (15 cm o 30 cm)
• Intervallo di temperatura operativa esteso fino a 70 °C

Protocolli supportati

• DeviceNet Master
• PROFIBUS DP Master
• PROFIBUS DP Slave
• DeviceNet Slave

Varianti e riferimenti (tabella sintetica)
Nome prodotto | Codice prodotto | Breve descrizione
CIFX 90E-2DP\DN\ET\F | 1293.484 | Scheda PC a 2 canali Mini PCI Express – PROFIBUS DP/DeviceNet
NXLIC-MASTER 2 LIZENZEN | 8212.000 | Due licenze Master
CIFX 90E-2DP\DN\ET\F/30 | 1293.484/30 | Scheda PC a 2 canali Mini PCI Express – PROFIBUS DP/DeviceNet con intervallo di temperatura esteso, incluso cavo da 30 cm

Descrizione estesa
Numerose opzioni hardware: cavi di varie lunghezze, connettori M12, NVRAM aggiuntiva, intervallo di temperatura esteso, schede a 2 canali o interfacce di rete separate. È disponibile una vasta gamma di driver di dispositivo e un C-Toolkit gratuito. Il portafoglio cifX viene costantemente ampliato con nuovi standard, protocolli e formati (es. M.2, mini PCIe half size, CC-Link IE Field) per soddisfare i requisiti di mercato in evoluzione.

Caratteristiche / specificazioni tecniche

• Formato: Mini PCI Express, scheda PC a 2 canali
• Interfacce: PROFIBUS DP e DeviceNet (configurabile come Master o Slave)
• Accesso host: Dual-Port-Memory o DMA (accesso diretto alla memoria)
• Supporto driver: interfaccia utente uniforme e ampia scelta di driver
• Opzioni hardware: interfaccia di rete separata con cavo da 15 cm o 30 cm; NVRAM opzionale
• Temperatura operativa: intervallo esteso fino a 70 °C
• Firmware netX: supporto multiprotocollo modificando il firmware sulla stessa piattaforma hardware
