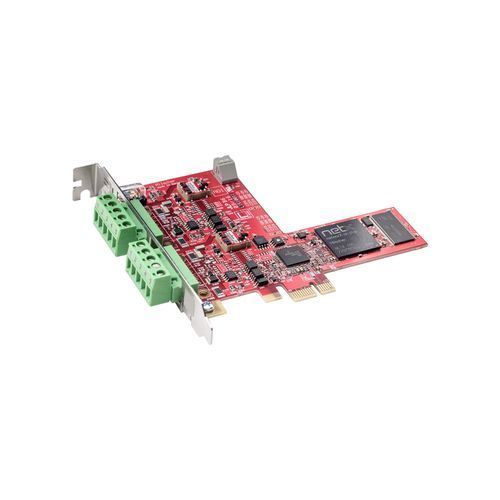

Scheda di comunicazione PCI CIFX 50E-2DN

isolataa 2 vie

Panoramica
La famiglia di schede PC cifX è uno standard unificato che supporta sistemi Real-Time Ethernet e Fieldbus per l’automazione basata su PC. Lo stack di protocolli è eseguito autonomamente sulla scheda; lo scambio dei dati con l’host avviene tramite Dual-Port-Memory (DPM) o accesso diretto alla memoria (DMA). La tecnologia netX permette di realizzare protocolli Real-Time Ethernet con un unico hardware e di cambiare protocollo caricando firmware differente.

Punti chiave

• Due interfacce DeviceNet (Master o Slave) con un solo slot PCI Express
• Interfaccia utente uniforme per tutti i protocolli e i formati di scheda
• Facile integrazione grazie a un’ampia scelta di driver
• Accesso ai dati tramite memoria a doppia porta o accesso diretto alla memoria
• Numero di slot univoco, assegnazione tramite selettore rotativo
• Progettata per intervallo di temperatura esteso fino a 70 °C

Descrizione estesa
La scheda CIFX 50E-2DN (cifX PCI a 2 canali) implementa il controllo di comunicazione in hardware/firmware (netX 100). Offre opzioni hardware come NVRAM aggiuntiva, connettori M-12, varie lunghezze cavo e varianti a due canali. Tutte le schede cifX usano lo stesso driver e strumenti Hilscher semplificando integrazione e manutenzione. È disponibile un C-Toolkit gratuito per lo sviluppo.

Protocolli supportati

• DeviceNet Master
• DeviceNet Slave

Dettagli tecnici (estratto tabellare)
Nome prodotto: CIFX 50-2DN / CIFX 50E-2DN
Riferimento: 1252.510 (CIFX 50-2DN) / 1253.510 (CIFX 50E-2DN)
Descrizione sintetica: Scheda PC cifX PCI 2 canali DeviceNet Master o Slave
Controller di comunicazione: netX 100
Memoria integrata: SDRAM 8 MB; Flash EPROM seriale 4 MB
Interfaccia di sistema: Bus PCI (33 MHz, 32 bit)
Accesso ai dati: DPM o DMA (accesso diretto alla memoria)
Interfaccia di comunicazione 1 e 2: DeviceNet (ISO-11898), isolamento ottico, tensione di isolamento 1000 V DC (test 1 min), connettore COMBICON maschio 5 pin
Alimentazione: +3,3 V DC ±5%, corrente tipica 700 mA (tramite bus PCI)
Display/LED: LED di stato SYS; LED doppio MNS 0 / MNS 1 per stati DeviceNet
Elemento operativo: selettore rotativo per indirizzo dispositivo (ID scheda)
Condizioni ambientali: Temperatura esercizio -20 °C … +70 °C (flusso d’aria 0,5 m/s); Temperatura conservazione -40 °C … +85 °C; Umidità relativa 10% … 95% (senza condensa); Altitudine 0 … 2000 m
Dimensioni: 120 mm x 94,5 mm x 18,5 mm; Montaggio: slot PCI (3,3 V)
Conformità: RoHS, Marchio CE, Marchio UKCA; EMC: EN 55011; Immunità secondo EN 61000-4-x; Certificazione UL: UL 508 (File UL N. E221530)

Note
La scheda è fornita con supporto driver e strumenti Hilscher (es. SYCON.net). Opzioni di licenza master disponibili (licenze software opzionali per funzionalità Master).
