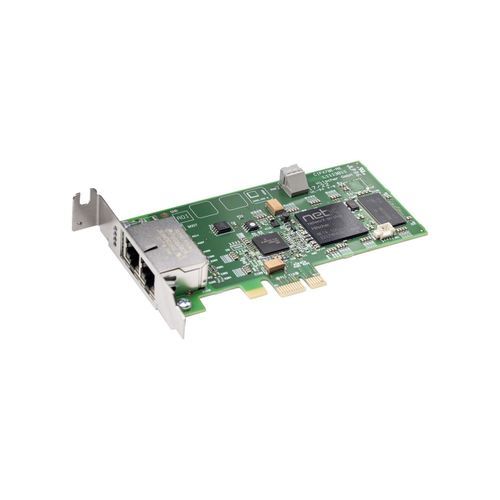

Scheda di comunicazione PCI-Express DMA CIFX 70E-RE

digitalea doppia uscitacon processore I/O

Panoramica
La famiglia di schede PC cifX rappresenta uno standard unificato per l'automazione basata su PC, compatibile con tutti i sistemi Real-Time Ethernet e fieldbus. Lo stack protocollare viene eseguito autonomamente sulla scheda e lo scambio dei dati di processo con l'host avviene tramite Dual-Port-Memory (DPM) o DMA. La tecnologia netX di Hilscher consente di implementare più protocolli Real-Time Ethernet su una singola piattaforma hardware; il cambio di protocollo avviene caricando un firmware diverso. Le opzioni hardware includono connettori M12, NVRAM aggiuntiva, intervallo di temperatura esteso, varianti a 2 canali e interfacce di rete remote. È disponibile un ampio set di driver e un C-Toolkit gratuito per l'integrazione.

Caratteristiche principali

• Scheda PC Real-Time Ethernet universale (Master o Slave)
• Interfaccia utente uniforme per protocolli e formati di scheda
• Ampio supporto driver per integrazione facilitata
• Accesso ai dati tramite Dual-Port-Memory (DPM) o DMA
• Numero slot univoco impostabile con selettore rotativo
• Funzionamento fino a +65 °C (opzione temperatura estesa)

Protocolli supportati

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Specifiche tecniche

• Nome prodotto: CIFX 70E-RE
• Codice: 1259.100
• Descrizione: scheda PCI Express profilo basso cifX, Real-Time Ethernet Master o Slave
• Funzione: interfaccia di comunicazione con PCI Express ed Ethernet
• Controller di comunicazione: netX 100
• RAM integrata: 8 MB SDRAM
• FLASH integrata: 4 MB Flash EPROM seriale
• Tensione di alimentazione: +3,3 V DC ±5%
• Corrente tipica: 800 mA (a 3,3 V)
• Connettore: tramite bus PCI Express
• Tipo di bus: PCI Express x1 (One Lane)
• Accesso ai dati: DPM o DMA
• Dimensione dual-port memory: 64 KB
• Larghezza dati: 32 bit
• Velocità di trasmissione: 2 GBit/s
• Standard Ethernet: 10BASE-T / 100BASE-TX (isolato)
• Connettori Ethernet: 2 x RJ45
• Tensione di isolamento: 1000 V DC (test 1 min)
• LED: SYS, COM0, COM1, RJ45 ch0/ch1 Link/Activity
• Elemento operativo: selettore rotativo per numero slot (ID scheda)
• Temperatura di funzionamento: 0 °C a +65 °C (flusso d'aria 0,5 m/s durante la misura)
• Temperatura di stoccaggio: -40 °C a +85 °C
• Umidità: 10 % – 95 % UR, senza condensazione
• Altitudine: 0 m – 2000 m
• Dimensioni (L x P x A): 119 mm x 69 mm x 18,5 mm
• Software di configurazione: SYCON.net (master/slave), netX Configuration Tool (slave)
• RoHS: Sì
• UL: Certificata secondo UL 508 (UL-File-Nr. E221530)
• Conformità: CE, UKCA
• EMC / Standard: EN 55011; Immunità: EN 61000-4-2/3/4/5/6/8; EN 61000-6-2
