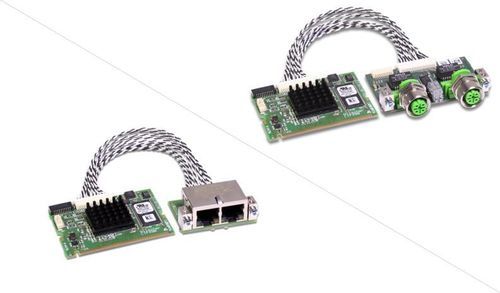

Scheda di comunicazione isolata CIFX 90-REF

a 2 vie

Descrizione
La scheda PC cifX Mini PCI CIFX 90-RE\F offre un'interfaccia di comunicazione Ethernet Real-Time dedicata per l'automazione basata su PC. Lo stack di protocollo è eseguito in modo autonomo sulla scheda (netX 100) e i dati di processo vengono scambiati con l'host tramite Dual-Port-Memory (DPM) o DMA. La piattaforma Hilscher e il set di driver comune consentono lo stesso flusso di integrazione indipendentemente dal protocollo o dal formato della scheda. Il cambio di protocollo avviene con il caricamento del firmware, permettendo a un'unica piattaforma hardware di supportare più standard Real-Time Ethernet.

Punti salienti

• Interfaccia Real-Time Ethernet Mini PCI (configurabile come Master o Slave)
• Stack protocollare autonomo sul controller netX 100
• Accesso ai dati tramite Dual-Port-Memory (64 KB) o DMA
• Formato Mini PCI standard (3,3 V) con opzione di interfaccia Ethernet staccata
• Gamma operativa fino a +70 °C (opzioni estese disponibili)
• Ampia disponibilità di driver e strumenti (SYCON.net, C-Toolkit)

Descrizione prodotto (aggiuntiva)
Opzioni hardware: diverse lunghezze di cavo, connettori M12 opzionali, NVRAM aggiuntiva, varianti a 2 canali e interfacce di rete staccate. Il portafoglio cifX viene esteso continuamente con nuovi protocolli e formati (es. M.2, mini PCIe half-size, CC-Link IE Field). Un'ampia libreria di driver e strumenti di configurazione (SYCON.net, netX Configuration Tool) supporta l'integrazione nei sistemi di automazione basati su PC.

Protocolli supportati

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Specifiche tecniche

• Nome prodotto: CIFX 90-RE\F
• Numero di parte: 1290.100
• Descrizione breve: scheda PC cifX Mini PCI per Real-Time Ethernet (Master/Slave) con connettore a cavo per interfaccia AIFX-RE
• Controller: netX 100
• RAM integrata: 8 MB SDRAM
• FLASH integrata: 4 MB Flash EPROM seriale
• Tensione di alimentazione: +3,3 V DC ±5 %
• Corrente tipica: 650 mA @ 3,3 V
• Connettore (alimentazione/sistema): bus Mini PCI
• Tipo di bus: Mini PCI
• Accesso ai dati: DPM o DMA
• Dimensione Dual-Port-Memory: 64 KB
• Larghezza dati: 32 bit
• Frequenza bus di sistema: 33 MHz
• Standard di comunicazione: Ethernet (10BASE-T/100BASE-TX, isolato)
• Connettore Ethernet: Cable Connector Ethernet X4 (JST SM20B-SRSS-TB(LF)(SN)) per AIFX-RE
• Indicatori: LED di stato SYS
• Temperatura operativa: 0 °C a +70 °C (flusso d'aria 0,5 m/s durante la misura)
• Temperatura di stoccaggio: -40 °C a +85 °C
• Umidità: 10 %–95 % UR, senza condensa
• Ambiente (UL): grado di inquinamento 2
• Altitudine: 0 m a 2000 m
• Dimensioni (L x W x H): 60 mm x 45 mm x 9,5 mm
• Montaggio: Socket Mini PCI (3,3 V), connettore di sistema Tipo III
• Software di configurazione: SYCON.net (master & slave), netX Configuration Tool (slave)
• Certificazioni: RoHS, CE, UKCA, UL 508 (UL-File-Nr. E221530)
• EMC / Conformità: EN 55011; Immunità: serie EN 61000-4, EN 61000-6-2 (industriale)
