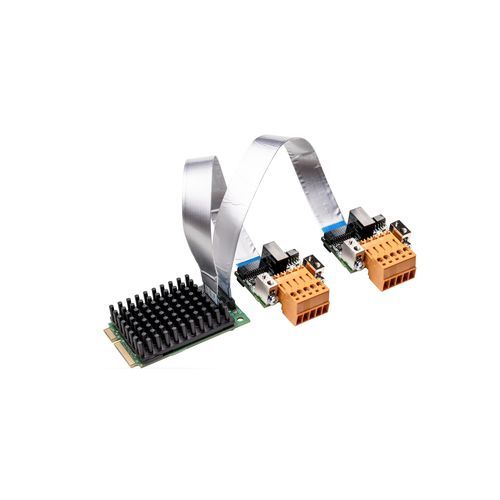

Scheda di comunicazione PCI-Express DMA CIFX 90E-2DNETF

a doppia uscita

Panoramica
La famiglia di schede PC cifX è lo standard unificato che supporta sistemi Real-Time Ethernet e Fieldbus per l'automazione basata su PC. Lo stack di protocolli viene eseguito in modo autonomo sulla scheda PC e i dati di processo vengono scambiati con l'host tramite Dual-Port Memory o DMA. Grazie alla strategia di piattaforma Hilscher, tutte le schede PC utilizzano lo stesso driver e gli stessi strumenti indipendentemente dal protocollo e dal formato della scheda. La tecnologia netX di Hilscher consente di realizzare tutti i protocolli Real-Time Ethernet su un unico hardware; il protocollo può essere modificato caricando un firmware diverso.

Highlights

• Due interfacce DeviceNet (configurabili come Master o Slave) in un singolo slot Mini PCI Express
• Interfaccia utente e strumenti uniformi per tutti i protocolli e formati
• Integrazione semplice grazie a una vasta scelta di driver
• Accesso ai dati tramite Dual-Port Memory o DMA
• Interfaccia di rete separata disponibile (cavo da 15 cm o 30 cm)
• Variante con intervallo di temperatura esteso disponibile fino a 70 °C

Protocollo supportato

• DeviceNet Master
• DeviceNet Slave

Dettagli prodotto (tabella)
Nome prodotto — CIFX 90E-2DN\ET\F
Codice prodotto — 1293.514
Breve descrizione — Scheda PC Mini PCI Express a 2 canali - DeviceNet/DeviceNet
NXLIC-MASTER 2 LICENZE — 8212.000 — Due licenze Master
CIFX 90E-2DN\ET\F/30 — 1293.514/30 — Scheda PC Mini PCI Express a 2 canali - DeviceNet/DeviceNet con intervallo di temperatura esteso, include cavo da 30 cm

Informazioni aggiuntive
La famiglia cifX offre numerose opzioni hardware: cavi di lunghezze diverse, connettori M12, NVRAM aggiuntiva, varianti per intervalli di temperatura estesi, schede a 2 canali e interfacce di rete separate. È disponibile un ampio set di driver dispositivo e un C-Toolkit gratuito.

Caratteristiche / specifiche tecniche

• Formato: Mini PCI Express (slot singolo)
• Due canali DeviceNet (configurabili come Master o Slave)
• Accesso ai dati: Dual-Port Memory oppure DMA
• Interfaccia di rete separata disponibile (cavo 15 cm o 30 cm)
• Opzioni hardware: cavi di lunghezze diverse, connettori M12, NVRAM aggiuntiva
• Intervallo di temperatura esteso disponibile fino a 70 °C (variante /30 include cavo da 30 cm)
• Codice prodotto principale: 1293.514 (variante 1293.514/30)
• Compatibilità: parte della famiglia cifX (stessi driver e strumenti per tutti i protocolli/formati)
