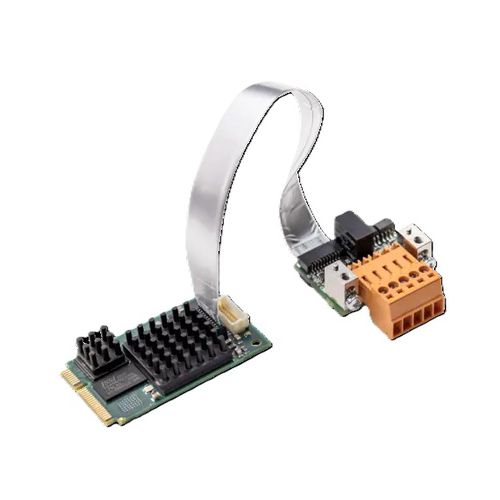

Scheda di comunicazione PCI DMA CIFX 90E-DNETF

Panoramica del prodotto
La famiglia di schede PC cifX è una piattaforma unificata che supporta sistemi Real-Time Ethernet e Fieldbus per l'automazione basata su PC. Lo stack di protocollo viene eseguito autonomamente sulla scheda PC e i dati di processo vengono scambiati con l'host tramite Dual-Port-Memory (DPM) o DMA. Tutte le schede PC condividono lo stesso driver e gli stessi strumenti indipendentemente dal protocollo e dal formato della scheda. La tecnologia netX di Hilscher consente più protocolli Real-Time Ethernet su un'unica piattaforma hardware; il protocollo si modifica caricando un firmware diverso.

Punti salienti

• Scheda PC DeviceNet universale (Master o Slave)
• Interfaccia utente uniforme per tutti i protocolli e formati scheda
• Integrazione semplificata grazie all'ampia gamma di driver
• Accesso ai dati tramite memoria a doppia porta o accesso diretto alla memoria (DMA)
• Include un'interfaccia di rete separata (15 cm o 30 cm)
• Supporto per intervallo di temperatura operativo esteso fino a +70 °C

Protocolli supportati

• DeviceNet Master
• DeviceNet Slave

Tabella tecnica (sintesi)
Nome prodotto: CIFX 90E-DN\ET\F
Numero parte: 1291.514
Descrizione sintetica: Scheda PC cifX Mini PCI Express DeviceNet Master o Slave - con connettore cavo fieldbus per interfaccia di assemblaggio DeviceNet (AIFX-DN)
Funzione: Interfaccia di comunicazione con Mini PCI Express e interfaccia DeviceNet
Tipo controller di comunicazione: netX 100
Memoria integrata: 8 MB SDRAM; 4 MB Flash EPROM seriale
Alimentazione: +3,3 V CC ±5 % (corrente tipica 600 mA a 3,3 V)
Connettore: tramite bus Mini PCI Express
Interfaccia di sistema: Mini PCI Express, porta a singola corsia (X1)
Accesso ai dati: DPM o DMA; Dimensione memoria a doppia porta: 64 KB; Larghezza dati: 32 bit; Frequenza di trasmissione: 33 MHz
Standard di comunicazione: DeviceNet; Tipo di interfaccia: ISO-11898 conforme alle specifiche DeviceNet, con isolamento ottico; Connettore: Cable Connector Fieldbus X3 (per collegare AIFX-DN)
Indicatori: LED SYS (LED stato sistema)
Condizioni ambientali consentite: Temperatura di esercizio -20 °C ... +70 °C (flusso d'aria durante la misurazione: 0,5 m/s); Temperatura di stoccaggio -40 °C ... +85 °C; Umidità 10 % … 95 % relativa (senza condensazione); Altitudine 0 m … 2000 m
Dimensioni (L x P x A): 51 mm x 30,2 +/- 0,1 mm x 12,5 mm
Montaggio/Installazione: Connettore di sistema PCI Express Mini (3,3 V), X1/X2 = singola corsia
Software di configurazione: SYCON.net (master & slave); netX Configuration Tool (slave)
Conformità: RoHS: Sì; CE e UKCA: Sì
EMC / Immunità: Conforme a EN 55011, EN 61000-4-2/3/4/5/6/8 e EN 61000-6-2 (ambienti industriali)
