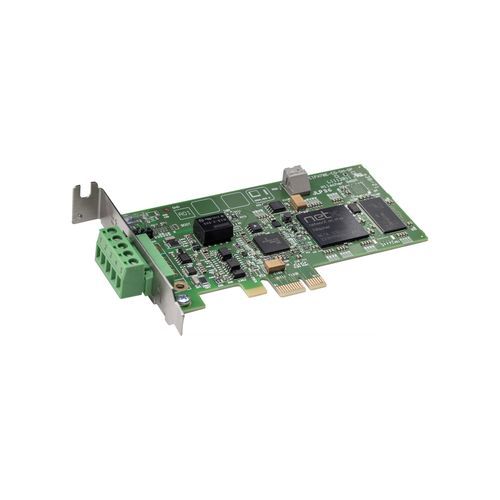

Scheda di comunicazione PCI-Express digitale CIFX 70E-DN

DMA

Panoramica La famiglia di schede PC cifX è lo standard unificato che supporta tutti i sistemi Real-Time Ethernet e Fieldbus per l'automazione su PC. Lo stack di protocollo viene eseguito autonomamente sulla scheda e i dati di processo vengono scambiati con l'host tramite Dual-Port-Memory (DPM) o DMA (Direct Memory Access). Grazie alla strategia di piattaforma comune Hilscher, tutte le schede utilizzano lo stesso driver e gli stessi strumenti, indipendentemente dal protocollo e dal formato della scheda. La tecnologia Hilscher netX consente di realizzare tutti i protocolli Real-Time Ethernet su un singolo hardware; un protocollo di comunicazione può essere modificato caricando un firmware diverso. La gamma comprende varie opzioni hardware come diverse lunghezze di cavo, connettori M-12, NVRAM aggiuntiva, intervallo di temperatura esteso, schede a 2 canali e interfacce di rete staccate, oltre a numerosi driver e un C-Toolkit gratuito.

Punti salienti

• Scheda PC DeviceNet universale (Master o Slave)
• Interfaccia utente uniforme per tutti i protocolli e formati di scheda
• Facile integrazione grazie a un'ampia varietà di driver
• Accesso ai dati tramite memoria a doppia porta o accesso diretto alla memoria
• Numero di slot univoco, assegnazione tramite interruttore rotativo
• Gamma di temperatura operativa estesa fino a 65 °C

Descrizione La CIFX 70E-DN è una scheda PCI Express a profilo basso che fornisce comunicazione DeviceNet (Master o Slave) per l'automazione su PC. La scheda esegue lo stack protocollare in modo autonomo e scambia i dati di processo con l'host tramite DPM o DMA. Condivide la piattaforma e i driver Hilscher, consentendo modifiche di protocollo via firmware e opzioni hardware flessibili per adattarsi alle diverse esigenze applicative.

Protocolli supportati

• DeviceNet Master
• DeviceNet Slave

Dati tecnici (elementi chiave) Product name: CIFX 70E-DN
Part number: 1259.510
Brief description: PC Card cifX Low Profile PCI Express DeviceNet Master or Slave
Function: Communication interface with PCI Express and DeviceNet interface
Communication controller (type): netX 100
Integrated RAM: 8 MB SDRAM
Integrated FLASH: 4 MB serial Flash EPROM
Supply voltage: +3.3 V DC ±5 %
Maximum current (typ.): 800 mA (at 3.3 V)
Connector (power/system): via PCI Express Bus
Bus type: PCI Express, One Lane Port
Data access: DPM or DMA (Direct Memory Access)
Dual-port memory size: 64 KB
Data width: 32 bit
Transmission rate: 2 GBit/s
Communication standard: DeviceNet
Interface type: ISO-11898 according to DeviceNet specification, optically isolated
Device connector (field): COMBICON, male, 5-pin
Isolation voltage: 1000 V DC (tested for 1 minute)
Displays / LEDs: SYS (system status), MNS (Module Network Status duo LED)
Operating element: Rotary switch slot number (card ID) to set the slot number (card ID)
Operating temperature range: 0 °C ... +65 °C (air flow during measurement: 0.5 m/s)
Storage temperature range: -40 °C ... +85 °C
Humidity: 10 % … 95 % relative humidity, no condensation permitted
Environment note: For UL compliant usage: The device must be used in a pollution degree 2 environment.
Altitude: 0 m … 2000 m
Dimensions (L x W x H): 119 mm x 69 mm x 18.5 mm
Configuration software (master & slave): SYCON.net
Configuration software (slave): netX Configuration Tool
Conformity RoHS: Yes
UL certification: The device is certified according to UL 508, UL-File-Nr. E221530
EMC / CE / UKCA: CE sign: Yes; UKCA sign: Yes; Emission standard: EN 55011; Immunity: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2 (for industrial environments)
