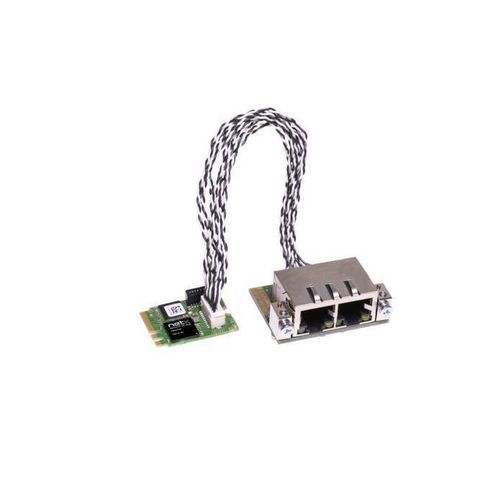

Scheda di interfaccia di comunicazione PC/104 CIFX M223090AE-REF

M.2EtherNet/IPModbus TCP

Panoramica del prodotto
La famiglia di schede PC cifX offre una piattaforma hardware e software unificata per la comunicazione nell'automazione basata su PC. Lo stack di protocollo viene eseguito autonomamente sulla scheda (tecnologia netX) e scambia i dati di processo con l'host tramite Dual-Port-Memory o DMA. Tutte le schede cifX utilizzano gli stessi driver e strumenti Hilscher, consentendo di cambiare protocollo caricando un firmware diverso e semplificando l'integrazione nei sistemi Real-Time Ethernet e Fieldbus.

Punti chiave

• Le più piccole schede PC multiprotocollo sul mercato dell'automazione
• Soluzione hardware unica per tutti i protocolli Real-Time Ethernet (cambio protocollo via firmware)
• Interfaccia utente e famiglia di driver comuni per integrazione semplificata
• Interfaccia di rete staccabile (15 cm o 20 cm) per installazione flessibile
• Opzioni hardware: connettori M-12, NVRAM aggiuntiva, versioni a 2 canali
• Gamma di temperatura operativa estesa fino a 70 °C

Protocolli supportati

• PROFINET IO-Device
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Informazioni d'ordine
Nome prodotto | Numero di pezzo | Breve descrizione
cifX M223090AE-RE\F | 1443.101 | Scheda PC M.2 2230 Key A+E - Ethernet in tempo reale

Specifiche tecniche

• Form factor: M.2 2230 Key A+E
• Numero di pezzo: 1443.101
• Esecuzione protocollo: autonoma sulla scheda (tecnologia netX)
• Interfaccia host: Dual-Port-Memory o DMA (Direct Memory Access)
• Interfaccia di rete staccabile disponibile (15 cm o 20 cm)
• Opzioni hardware: connettori M-12, NVRAM aggiuntiva, schede a 2 canali
• Temperatura di esercizio: intervallo esteso fino a 70 °C
• Software: famiglia di driver Hilscher comune e C-Toolkit gratuito disponibili
• Capacità multiprotocollo: protocollo selezionabile tramite cambio firmware
