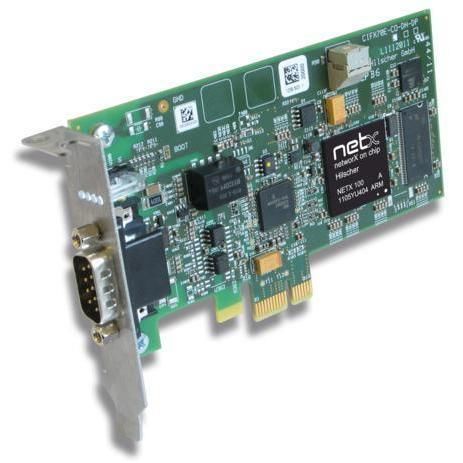

Scheda di comunicazione PCI-Express DMA CIFX 70E-CO

Panoramica del prodotto
La CIFX 70E-CO è una scheda PCI Express low-profile che fornisce comunicazione CANopen per l'automazione basata su PC. La scheda esegue autonomamente lo stack protocollo e scambia i dati di processo con l'host tramite Dual-Port-Memory (DPM) o DMA, garantendo accesso deterministico e bassa latenza. L'architettura netX consente l'implementazione dei protocolli sulla scheda e l'utilizzo di driver uniformi per la famiglia cifX.

Punti salienti

• Scheda PC CANopen universale (Master o Slave)
• Interfaccia utente e driver uniformi per una facile integrazione
• Accesso ai dati tramite Dual-Port-Memory (64 KB) o DMA
• Assegnazione dello slot tramite interruttore rotante (ID scheda unico)
• Interfaccia di campo ISO-11898 otticamente isolata; D-Sub 9 poli
• Campo operativo fino a +65 °C (con flusso d'aria specificato)

Protocolli supportati

• CANopen Master
• CANopen Slave

Dati tecnici (estratto)

• Nome prodotto: CIFX 70E-CO
• Numero di parte: 1259.500
• Breve descrizione: Scheda PCI Express low-profile per CANopen (Master/Slave)
• Funzione: Interfaccia di comunicazione (PCI Express) con CANopen
• Controller: netX 100
• Memoria: 8 MB SDRAM; 4 MB Flash seriale EPROM
• Alimentazione: +3.3 V DC ±5 %; Corrente tipica: 800 mA (a 3.3 V)
• Connettore di sistema: PCI Express (one lane)
• Accesso host: Dual-Port-Memory (64 KB) o DMA; Larghezza dati: 32 bit
• Velocità di trasmissione: 2 GBit/s
• Interfaccia di campo: ISO-11898, otticamente isolata; D-Sub 9 poli maschio
• Tensione di isolamento: 1000 V DC (test 1 min)
• Indicatori: LED SYS e CAN
• Elemento operativo: Interruttore rotante per ID slot
• Temperatura di esercizio: 0 °C … +65 °C (con flusso d'aria 0,5 m/s durante la misurazione)
• Temperatura di stoccaggio: -40 °C … +85 °C
• Umidità: 10 %–95 % UR, senza condensa
• Dimensioni: 119 x 69 x 18,5 mm
• Software di configurazione: SYCON.net (master e slave); netX Configuration Tool (slave)
• Norme e certificazioni: RoHS, CE, UKCA, UL 508 (UL-File-Nr. E221530)

Applicazioni

• Controllo macchine industriali e integrazione PLC
• Automazione di impianti e controllo del movimento
• Sistemi di prova e banchi prova
• Automazione embedded su PC e soluzioni OEM

Integrazione & strumenti
La famiglia cifX fornisce una toolchain e driver comuni (SYCON.net, netX Configuration Tool) per semplificare l'integrazione e permettere la modifica del protocollo via firmware. Opzioni hardware: diverse lunghezze cavo, connettori M12, NVRAM aggiuntiva, varianti a temperatura estesa, schede a 2 canali o interfacce di rete distaccate.
