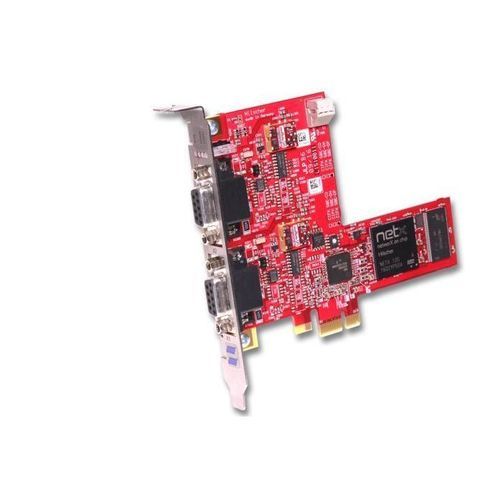

Scheda di comunicazione PCI-Express digitale CIFX 50E-2DP

a doppia uscitacon processore I/O

Descrizione
La CIFX 50E-2DP è una scheda PC PCI Express a 2 canali per PROFIBUS DP (Master o Slave) che fornisce comunicazione deterministica per l'automazione basata su PC. La famiglia cifX esegue lo stack di protocolli autonomamente sulla scheda e scambia i dati di processo con l'host tramite Dual-Port-Memory (DPM) o DMA. La tecnologia netX di Hilscher consente il supporto di diversi protocolli Real-Time Ethernet e Fieldbus tramite cambio firmware.

Punti salienti

• Due interfacce PROFIBUS DP (configurabili Master o Slave) su un singolo slot PCI Express
• Interfaccia utente e strumenti uniformi per tutti i protocolli e formati di scheda
• Ampio supporto di driver e tool per una integrazione semplice (incluso C-Toolkit)
• Accesso ai dati tramite Dual-Port-Memory (DPM) o accesso diretto alla memoria (DMA)
• Assegnazione univoca del numero di slot tramite selettore rotativo
• Intervallo di temperatura di esercizio esteso fino a +70 °C (condizioni specificate)

Protocolli supportati

• PROFIBUS DP Master
• PROFIBUS DP Slave

Dati tecnici (valori selezionati)
Nome prodotto: CIFX 50E-2DP
Riferimento: 1253.410
Descrizione sintetica: Scheda PC cifX PCI Express 2 canali PROFIBUS DP Master o Slave
Funzione: Interfaccia di comunicazione con PCI Express e 2 × interfacce PROFIBUS
Controller di comunicazione: netX 100
Memoria integrata - RAM: 8 MB SDRAM
Memoria integrata - FLASH: 4 MB serial Flash EPROM
Interfaccia di sistema - Tipo di bus: PCI Express, One Lane Port (x1)
Velocità di trasmissione: 2 GBit/s
Accesso ai dati: DPM o DMA (Direct Memory Access)
Larghezza dati: 32 bit
Interfaccia di comunicazione - Standard: PROFIBUS (RS-485, isolato)
Isolamento: 1000 V DC (testato 1 minuto)
Connettore: D-Sub, femmina, 9 poli (×2)
Alimentazione - Tensione: +3,3 V DC ±5 %
Alimentazione - Corrente tipica a 3,3 V: 840 mA
Indicatori: SYS (LED stato sistema); COM0 e COM1 (doppio LED)
Elemento operativo: Selettore rotativo per assegnazione numero slot (ID scheda)
Intervallo temperatura esercizio: -20 °C … +70 °C (misurato con flusso d'aria 0,5 m/s)
Intervallo temperatura immagazzinamento: -40 °C … +85 °C
Umidità: 10 % … 95 % UR, senza condensa
Altitudine operativa: 0 m … 2000 m
Dimensioni (L × P × A): 120 mm × 94,5 mm × 18,5 mm
Montaggio: Slot PCI Express x1 (3,3 V)
Conformità: RoHS: Sì; CE: Sì; UKCA: Sì; Certificazione UL: UL 508 (File UL N. E221530)
Software di configurazione: SYCON.net

Caratteristiche / specifiche tecniche

• Modello: CIFX 50E-2DP
• Riferimento: 1253.410
• Canali protocollo: 2 × PROFIBUS DP (Master o Slave)
• Controller: netX 100
• RAM: 8 MB SDRAM; Flash: 4 MB serial Flash EPROM
• Interfaccia host: PCI Express x1 (3.3 V), 2 GBit/s
• Accesso ai dati: Dual-Port-Memory (DPM) o DMA
• Interfaccia elettrica: RS-485 isolato; isolamento 1000 V DC
• Connettori: 2 × D-Sub 9 pin (femmina)
• Alimentazione: +3.3 V DC ±5 %, corrente tipica 840 mA
• Indicatori: LED SYS, COM0, COM1
• Temperatura di esercizio: -20 °C a +70 °C (con flusso d'aria specificato)
• Dimensioni: 120 × 94,5 × 18,5 mm; montaggio in slot PCIe x1
• Certificazioni: CE, UKCA, RoHS, UL 508 (File UL N. E221530)
