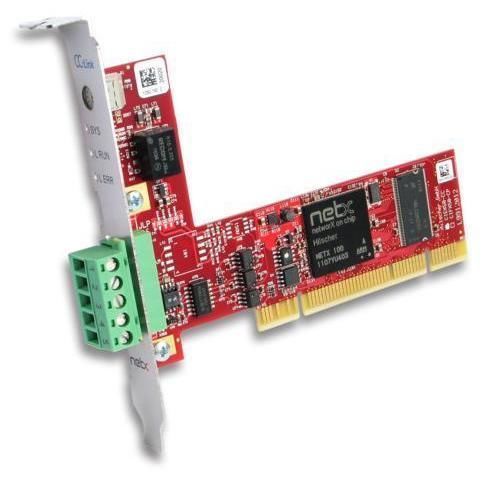

Scheda di comunicazione RS422/RS485 CIFX 50-CC

PCIisolata

Descrizione
La CIFX 50-CC è una scheda PCI per PC che offre la funzionalità Slave CC-Link per l’automazione basata su PC. Gli stack di protocollo vengono eseguiti in modo autonomo sulla scheda; i dati di processo vengono scambiati con l’host tramite Dual-Port-Memory (DPM) o DMA.

Scopo principale
Interfaccia di comunicazione per l’automazione basata su PC — scheda PCI Slave CC-Link, destinata all’integrazione in PC industriali e sistemi di controllo.

Punti salienti

• Scheda PC Slave CC-Link V2.0 e V1.1
• Interfaccia utente e driver uniformi per tutta la famiglia cifX per integrazione coerente
• Ampia scelta di driver e C-Toolkit gratuito per facilitare l’integrazione
• Accesso ai dati tramite Dual-Port-Memory (DPM) o DMA
• Numero di slot univoco: selettore rotativo per l’ID della scheda

Protocolli supportati

• CC-Link Slave

Informazioni aggiuntive
Tutte le schede PC cifX utilizzano la tecnologia netX per supportare più protocolli Real-Time Ethernet e Fieldbus su un’unica piattaforma hardware; il cambio di protocollo si ottiene caricando firmware differenti. Il portafoglio cifX viene costantemente ampliato per supportare nuovi standard e formati.

Caratteristiche / specifiche tecniche

• Nome prodotto: CIFX 50-CC
• Riferimento: 1250.740
• Descrizione sintetica: Scheda PC cifX PCI CC-Link Slave
• Funzione: Interfaccia di comunicazione con interfaccia PCI e CC-Link
• Controller di comunicazione: netX 100
• Memoria integrata: 8 MB SDRAM; 4 MB Flash EPROM seriale
• Tipo di bus di sistema: PCI
• Frequenza di trasmissione PCI: 33 MHz
• Accesso ai dati: DPM o DMA (Direct Memory Access)
• Larghezza dati: 32 bit
• Standard di comunicazione: CC-Link
• Tipo di interfaccia: RS-485, otticamente isolata
• Tensione di isolamento: 1000 V DC (testata per 1 minuto)
• Connettore: COMBICON, maschio, 5 pin
• Tensione di alimentazione: +3,3 V DC ±5 %
• Corrente massima tipica: 650 mA (a 3,3 V)
• Alimentazione: tramite bus PCI
• Indicatori (LED): SYS (sistema), L RUN (L Run, duo LED), L ERR (L Error, duo LED)
• Elemento operativo: Selettore rotativo per il numero di slot (ID scheda)
• Intervallo temperatura di esercizio: -20 °C … +60 °C (flusso d’aria durante la misurazione: 0,5 m/s)
• Intervallo temperatura di stoccaggio: -40 °C … +85 °C
• Umidità: 10 % … 95 % UR, condensazione non consentita
• Altitudine: 0 m … 2000 m
• Ambiente (UL): Grado di inquinamento 2 per utilizzo conforme a UL
• Dimensioni (L x P x A): 120 mm x 85,4 mm x 18,5 mm (dalla revisione hardware 2)
• Montaggio/Installazione: Slot PCI (3,3 V)
• Conformità: RoHS: Sì; CE: Sì; UKCA: Sì
• Emissioni EMC: EN 55011 / EN BS 55011
• Immunità: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2
• Certificazione UL: dispositivo certificato secondo UL 508 (UL-File-Nr. E221530)
• Software di configurazione: SYCON.net o netX Configuration Tool
