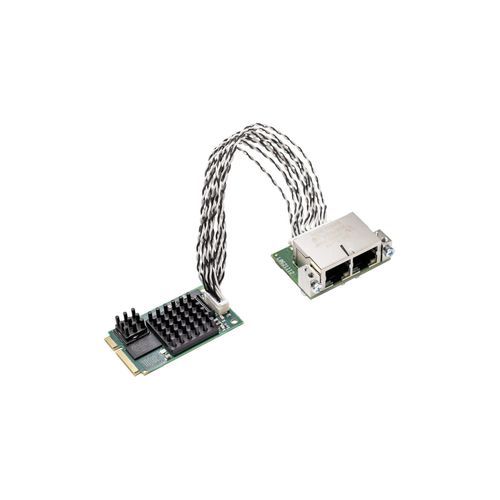

Scheda di comunicazione PCI-Express DMA CIFX 90E-REETF series

con processore I/Oa doppia uscita

Titolo
Scheda PC cifX Mini PCI Express per un intervallo di temperatura esteso - Real-Time Ethernet

Punti salienti

• Scheda PC Real-Time Ethernet universale (Master o Slave)
• Interfaccia utente uniforme per tutti i protocolli e i formati di scheda
• Facile integrazione grazie a un’ampia scelta di driver
• Accesso ai dati tramite Dual-Port-Memory (DPM) o DMA
• Include interfaccia di rete separata opzionale (cavo 15 cm o 20 cm), connettore M12 opzionale
• Per un intervallo di temperatura esteso fino a 70 °C

Descrizione
La famiglia di schede PC cifX è lo standard unificato che supporta tutti i sistemi Real-Time Ethernet e Fieldbus per l’automazione basata su PC. Lo stack di protocolli viene eseguito autonomamente sulla scheda e i dati di processo vengono scambiati con l’host tramite Dual-Port-Memory o DMA. La tecnologia netX di Hilscher consente di implementare i protocolli Real-Time Ethernet su un unico hardware; il protocollo può essere modificato caricando un firmware diverso. Grazie alla strategia di piattaforma comune di Hilscher, tutte le schede cifX utilizzano lo stesso driver e gli stessi strumenti, indipendentemente dal protocollo o dal formato della scheda.
Numerose opzioni hardware: cavi di diverse lunghezze, connettori M12, NVRAM aggiuntiva, intervallo di temperatura esteso, schede a 2 canali o interfacce di rete separate. È inoltre disponibile un’ampia gamma di driver di dispositivo e un C-Toolkit gratuito.
Il portafoglio cifX viene aggiornato costantemente con nuovi standard, protocolli e formati per rispondere ai requisiti dell’automazione basata su PC.

Protocolli supportati

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• EtherNet/IP Adapter
• EtherCAT Slave

Caractéristiques / spécifications techniques

• Nome del prodotto: CIFX 90E-RE\\ET\\F
• Rif.: 1291.104
• Descrizione sintetica: Scheda PC cifX Mini PCI Express per Real-Time Ethernet Master o Slave - con connettore per cavo Ethernet per interfaccia di assemblaggio AIFX-RE
• Funzione: Interfaccia di comunicazione con Mini PCI Express e interfaccia Ethernet
• Controller di comunicazione: netX 100
• Memoria RAM: 8 MB SDRAM
• Memoria FLASH: 4 MB Flash EPROM seriale
• Tensione di alimentazione: +3,3 V CC ±5%
• Corrente massima (tipica): 800 mA (a 3,3 V)
• Connettore di alimentazione: tramite bus Mini PCI Express
• Tipo di bus: Mini PCI Express, porta single-lane
• Accesso ai dati: DPM o DMA
• Dimensione memoria a due porte: 64 KB
• Ampiezza dati: 32 bit
• Velocità di trasmissione bus: 33 MHz
• Interfaccia di comunicazione: Ethernet 10BASE-T/100BASE-TX, isolata
• Connettore Ethernet: connettore cavo Ethernet X4 (JST BM20B-SRDS-G-TFC, passo 1,0 mm) per collegare l'interfaccia di assemblaggio AIFX-RE
• Display: LED di stato SYS
• Intervallo di temperature di esercizio: 0 °C … +70 °C (flusso d'aria durante la misurazione: 0,5 m/s)
• Intervallo temperatura di conservazione: -40 °C … +85 °C
• Umidità: umidità relativa 10% … 95%, condensa non consentita
• Altitudine operativa: 0 m … 2000 m
• Dimensioni (L x P x A): 51 mm x 30,2 ±0,1 mm x 12,5 mm
• Montaggio/installazione: Connettore di sistema Mini PCI Express (3,3 V), X1/X2 = single-lane
• Software di configurazione (master e slave): SYCON.net
• Strumento di configurazione Slave: netX configuration tool
• Conformità: RoHS: Sì
• Marcature e EMC: Marchio CE: Sì; Marchio UKCA: Sì; Emissioni: EN 55011 / EN BS 55011; Immunità: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8; Ambiente industriale: EN 61000-6-2
