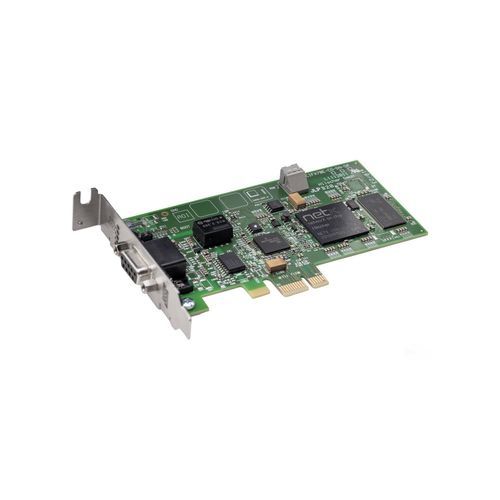

Scheda di comunicazione PCI-Express CIFX 70E-DP

Panoramica
La famiglia di schede PC cifX è lo standard unificato che supporta tutti i sistemi Real-Time Ethernet e Fieldbus per l’automazione basata su PC. Lo stack di protocolli viene eseguito autonomamente sulla scheda PC e i dati di processo vengono scambiati con l’host tramite Dual-Port-Memory (DPM) o DMA. Tutte le schede cifX utilizzano lo stesso driver e gli stessi strumenti, indipendentemente dal protocollo e dal formato della scheda. La tecnologia netX consente di realizzare diversi protocolli Real-Time Ethernet con un unico hardware e di modificare il protocollo caricando un firmware differente.

Caratteristiche principali

• Scheda PC universale PROFIBUS DP (Master o Slave)
• Interfaccia utente uniforme per tutti i protocolli e i formati di scheda
• Facile integrazione grazie a un’ampia scelta di driver
• Accesso ai dati tramite memoria a doppia porta o accesso diretto alla memoria (DMA)
• Numero di slot univoco con assegnazione tramite selettore rotativo
• Progettata per un intervallo di temperatura esteso fino a +65 °C (con flusso d’aria)

Opzioni hardware e funzionalità
Numerose opzioni hardware disponibili: cavi di diverse lunghezze, connettori M-12, NVRAM aggiuntiva, configurazioni a 2 canali o interfacce di rete separate. Disponibili inoltre un’ampia gamma di driver di dispositivo e un C-Toolkit gratuito per lo sviluppo e l’integrazione.

Protocollo supportato

• PROFIBUS DP Master
• PROFIBUS DP Slave

Tabella sintetica
Nome del prodotto: CIFX 70E-DP
Rif.: 1259.410
Descrizione sintetica: Scheda PC cifX Low Profile PCI Express PROFIBUS DP Master o Slave o dispositivo PROFIBUS MPI
Funzione: Interfaccia di comunicazione con PCI Express e interfaccia PROFIBUS

Caratteristiche / specificazioni tecniche

• Controller di comunicazione: netX 100
• Memoria SDRAM integrata: 8 MB
• Memoria Flash: Flash EPROM seriale da 4 MB
• Alimentazione: +3,3 V DC ±5%
• Corrente tipica: 800 mA (a 3,3 V)
• Connettore alimentazione/dati: tramite bus PCI Express (porta single-lane)
• Accesso ai dati: DPM o DMA (accesso diretto alla memoria)
• Dimensione memoria a due porte: 64 KB
• Ampiezza dati: 32 bit
• Velocità di trasferimento interna: 2 Gbit/s
• Standard di comunicazione: PROFIBUS
• Tipo di interfaccia PROFIBUS: RS-485, isolato
• Connettore PROFIBUS: D-Sub femmina 9 pin
• Tensione di isolamento: 1000 V DC (testato per 1 minuto)
• Display/LED: SYS (LED di stato del sistema), COM (stato comunicazione, doppio LED)
• Elemento operativo: selettore rotativo indirizzo dispositivo (ID scheda) per impostare il numero di slot
• Intervallo di temperatura di esercizio: 0 °C ... +65 °C (con flusso d’aria 0,5 m/s)
• Intervallo temperatura di conservazione: -40 °C ... +85 °C
• Umidità: umidità relativa 10% … 95%, condensa non consentita
• Ambiente (conformità UL): grado di inquinamento 2
• Altitudine operativa: 0 m … 2000 m
• Dimensioni (L x P x A): 119 mm x 69 mm x 18,5 mm
• Software di configurazione Master/Slave: SYCON.net
• Strumento di configurazione Slave: Strumento di configurazione netX
• Conformità RoHS: Sì
• Certificazione UL: Conforme a UL 508 (File UL N. E221530)
• Marcature EMC e conformità: Marchio CE e UKCA
• Emissioni: EN 55011 / EN BS 55011
• Immunità: EN 61000-4-2 (ESD), EN 61000-4-3 (RF), EN 61000-4-4 (burst), EN 61000-4-5 (sovratensione), EN 61000-4-6 (disturbi condotti), EN 61000-4-8 (campo magnetico), EN 61000-6-2 (per ambienti industriali)
• Prodotti correlati / note: disponibile licenza master NXLIC-MASTER (codice prodotto 8211.000)
