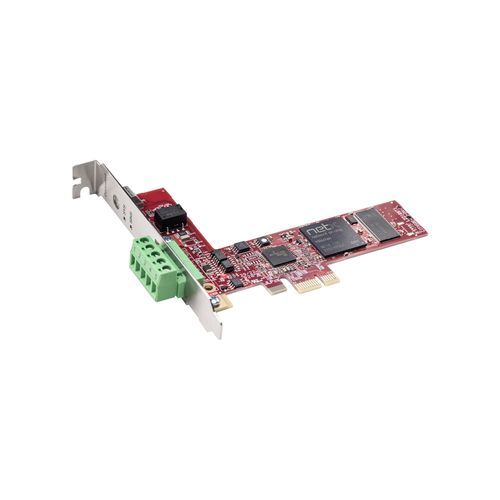

Scheda di comunicazione PCI-Express DMA CIFX 50E-DN

Titolo del prodotto
CIFX 50E-DN — scheda PCI Express per PC per comunicazione DeviceNet, utilizzabile come DeviceNet Master o Slave nell'automazione basata su PC.

Punti salienti

• Scheda PC DeviceNet universale configurabile come Master o Slave
• Interfaccia utente uniforme per tutti i protocolli e formati di scheda
• Ampio supporto di driver e strumenti per una facile integrazione
• Accesso ai dati tramite Dual-Port Memory (DPM) o Direct Memory Access (DMA)
• Numero dello slot unico assegnabile mediante selettore rotativo

Panoramica
La famiglia di schede PC cifX fornisce uno standard unificato per i sistemi Real-Time Ethernet e Fieldbus nell'automazione basata su PC. Lo stack protocollo viene eseguito autonomamente sulla scheda e scambia i dati di processo con l'host tramite DPM o DMA. Grazie alla strategia di piattaforma comune Hilscher, tutte le schede utilizzano gli stessi driver e strumenti indipendentemente dal protocollo o dal formato della scheda. La tecnologia netX rende possibile implementare più protocolli Real-Time Ethernet su un'unica piattaforma hardware; un protocollo può essere cambiato caricando un firmware diverso. Le opzioni hardware includono diverse lunghezze di cavo, connettori M12, NVRAM aggiuntiva, gamma di temperatura estesa, schede a 2 canali e interfacce di rete separate. È disponibile un'ampia gamma di driver di dispositivo e un C-Toolkit gratuito per l'integrazione.

Protocolli supportati

• DeviceNet Master
• DeviceNet Slave

Caratteristiche tecniche

• Nome prodotto: CIFX 50E-DN
• Numero di parte: 1251.510
• Descrizione breve: PC Card cifX PCI Express — DeviceNet Master o Slave
• Funzione: Interfaccia di comunicazione con PCI Express e interfaccia DeviceNet
• Controller di comunicazione / Tipo: netX 100
• Memoria integrata: 8 MB SDRAM; 4 MB Flash EPROM seriale
• Interfaccia di sistema — Tipo di bus: PCI Express, porta a una corsia (x1)
• Velocità di trasmissione: 2 GBit/s
• Accesso ai dati: DPM o DMA (DMA disponibile dalla revisione hardware 4)
• Larghezza dati: 32 bit
• Standard di comunicazione: DeviceNet
• Tipo di interfaccia: ISO-11898 secondo la specifica DeviceNet, otticamente isolata
• Tensione di isolamento: 1000 V DC (testata per 1 minuto)
• Connettore DeviceNet: COMBICON, maschio, 5 pin
• Alimentazione — Tensione di alimentazione: +3,3 V DC ±5 %
• Corrente massima (tipica): 800 mA (a 3,3 V)
• Connettore di alimentazione: tramite bus PCI Express
• Indicatori: SYS (LED stato sistema); MNS (Module Network Status — LED doppio)
• Elemento operativo: Selettore rotativo per numero slot (ID scheda)
• Intervallo temperatura di esercizio: -20 °C … +70 °C (flusso d'aria durante la misura: 0,5 m/s)
• Intervallo temperatura di immagazzinamento: -40 °C … +85 °C
• Umidità: 10 % … 95 % UR, senza condensa
• Ambiente: Per uso conforme a UL: il dispositivo deve essere utilizzato in un ambiente di grado di inquinamento 2
• Altitudine: 0 m … 2000 m
• Dimensioni (L x P x A): 120 mm x 86 mm x 18,5 mm (dalla revisione hardware 4)
• Montaggio / Installazione: Slot PCI Express x1 (3,3 V)
• Conformità: RoHS — Sì
• Conformità alle direttive EMC: Marcatura CE — Sì; Marcatura UKCA — Sì
• Standard di emissione: EN 55011 / EN BS 55011 (caratteristiche delle emissioni radio)
• Standard di immunità: EN 61000-4-2 (ESD), EN 61000-4-3 (RF irradiata), EN 61000-4-4 (burst), EN 61000-4-5 (sovratensione), EN 61000-4-6 (disturbi condotti), EN 61000-4-8 (campo magnetico a frequenza di rete), EN 61000-6-2 (ambienti industriali)
• Certificazione UL: Dispositivo certificato secondo UL 508 — UL-File-Nr. E221530
• Software di configurazione (master e slave): SYCON.net
• Software di configurazione (slave): netX Configuration Tool
