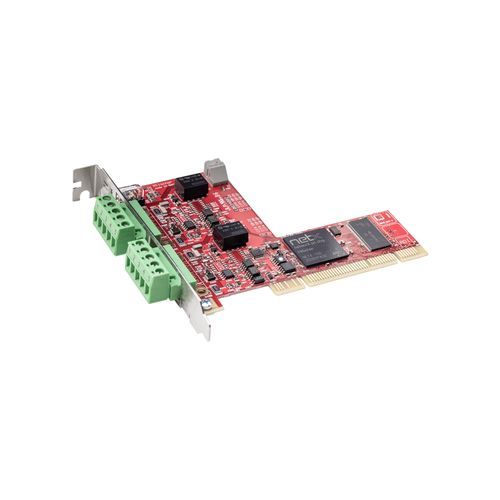

Scheda di comunicazione PCI CIFX 50-2DN

isolataa 2 vie

Panoramica
La famiglia di schede PC cifX è lo standard unificato che supporta sistemi Real-Time Ethernet e Fieldbus per l'automazione basata su PC. Lo stack di protocolli viene eseguito autonomamente sulla scheda e i dati di processo vengono scambiati con l'host tramite Dual-Port-Memory (DPM) o DMA. Tutte le schede cifX utilizzano lo stesso driver e gli stessi strumenti indipendentemente dal protocollo e dal formato della scheda. La tecnologia netX consente di realizzare diversi protocolli Real-Time Ethernet con un unico hardware semplicemente caricando firmware differenti.

Highlights

• Due interfacce DeviceNet (Master o Slave) in un unico slot PCI
• Interfaccia utente uniforme per tutti i protocolli e formati di scheda
• Integrazione semplificata grazie a un'ampia scelta di driver
• Accesso ai dati tramite memoria a doppia porta (DPM) o accesso diretto alla memoria (DMA)
• Numero di slot univoco impostabile tramite selettore rotativo
• Progettata per intervallo di temperatura esteso fino a +70 °C

Descrizione estesa
Opzioni hardware flessibili: diverse lunghezze di cavo, connettori M12, NVRAM aggiuntiva, intervallo di temperatura esteso, varianti a 2 canali o interfacce di rete separate offrono la soluzione ottimale per varie applicazioni. È disponibile un'ampia gamma di driver dispositivo e un C-Toolkit gratuito per sviluppo e integrazione.

Protocolli supportati

• DeviceNet Master
• DeviceNet Slave

Dati tecnici (estratto dalla scheda)
Nome prodotto: CIFX 50-2DN
Riferimento: 1252.510
Descrizione sintetica: Scheda cifX PCI 2 canali DeviceNet Master o Slave
Funzione: Interfaccia di comunicazione con PCI e 2 interfacce DeviceNet
Controller di comunicazione (tipo): netX 100
Memoria RAM: 8 MB SDRAM
Memoria FLASH: 4 MB Flash EPROM seriale
Interfaccia di sistema: Bus PCI, 33 MHz, larghezza dati 32 bit
Accesso ai dati: DPM o DMA (accesso diretto alla memoria)
Interfacce di comunicazione (1 e 2): DeviceNet, conforme ISO-11898, con isolamento ottico; tensione di isolamento 1000 V CC (test 1 min); connettore COMBICON maschio a 5 pin
Alimentazione: +3,3 V CC ±5%, corrente tipica 700 mA (a 3,3 V)
Display: LED di stato (SYS; MNS 0; MNS 1 - LED doppi)
Elemento operativo: Selettore rotativo indirizzo dispositivo (numero di slot)
Condizioni ambientali: Temperatura di esercizio -20 °C … +70 °C (con flusso d'aria 0,5 m/s); temperatura di conservazione -40 °C … +85 °C; umidità relativa 10% … 95% (senza condensa); altitudine 0 … 2000 m
Dimensioni: 120 mm x 94,5 mm x 18,5 mm
Montaggio/installazione: Slot PCI (3,3 V)
Conformità: RoHS; marcatura CE e UKCA; certificazioni EMC e immunità secondo norme EN (vedere documentazione); certificazione UL (UL 508) - file UL n. E221530
Configurazione/Software: SYCON.net
