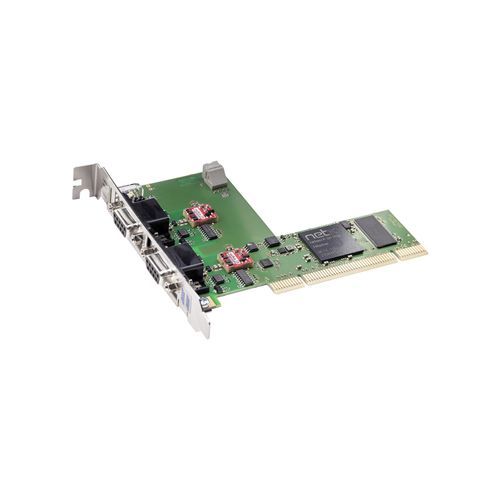

Scheda di comunicazione PCI CIFX 50-2DP

RS422/RS485isolataa 2 vie

Panoramica
La famiglia di schede PC cifX è lo standard unificato che supporta sistemi Real-Time Ethernet e Fieldbus per l’automazione basata su PC. Lo stack di protocolli viene eseguito autonomamente sulla scheda e i dati di processo vengono scambiati con l’host tramite Dual-Port-Memory (DPM) o DMA. Tutte le schede cifX utilizzano lo stesso driver e gli stessi strumenti. La tecnologia netX consente di realizzare diversi protocolli caricando firmware differenti.

Caratteristiche principali

• Due interfacce PROFIBUS DP (Master o Slave) con un solo slot PCI
• Interfaccia utente uniforme per tutti i protocolli e formati di scheda
• Facile integrazione grazie a un’ampia scelta di driver
• Accesso ai dati tramite memoria a doppia porta (DPM) o accesso diretto alla memoria (DMA)
• Numero di slot univoco, assegnazione tramite selettore rotativo
• Funzionamento per intervallo di temperatura esteso fino a +70 °C

Protocolli supportati

• PROFIBUS DP Master
• PROFIBUS DP Slave

Dati tecnici (estratto)
Nome prodotto: CIFX 50-2DP
Rif.: 1252.410
Descrizione sintetica: Scheda PC cifX PCI 2 canali PROFIBUS DP Master o Slave
Funzione: Interfaccia di comunicazione con PCI e 2 interfacce PROFIBUS
Controller di comunicazione: netX 100
Memoria integrata: SDRAM 8 MB; Flash EPROM seriale 4 MB
Interfaccia di sistema: Bus PCI, velocità 33 MHz, larghezza dati 32 bit
Accesso ai dati: DPM o DMA (accesso diretto alla memoria)
Interfacce di comunicazione (x2): Standard PROFIBUS; tipo di interfaccia RS-485 isolato; tensione di isolamento 1000 V DC (test 1 min); connettore D-Sub femmina 9 pin
Alimentazione: +3,3 V DC ±5%, corrente tipica 700 mA (alimentazione tramite bus PCI)
Display: LED (SYS, COM0 doppio LED, COM1 doppio LED)
Elemento operativo: selettore rotativo indirizzo dispositivo (ID scheda)
Condizioni ambientali: Temperatura esercizio -20 °C … +70 °C (con flusso d’aria 0,5 m/s); temperatura di conservazione -40 °C … +85 °C; umidità 10% … 95% (senza condensa); altitudine d’uso 0 … 2000 m
Conformità e certificazioni: RoHS sì; Marchio CE sì; Marchio UKCA sì; Certificazione UL: UL 508 (File UL N. E221530)
Software di configurazione: SYCON.net

Note sull’hardware e le opzioni
Opzioni hardware disponibili nella famiglia cifX: varie lunghezze di cavi, connettori M12, NVRAM aggiuntiva, intervalli di temperatura estesi, schede a 2 canali, interfacce di rete separate. É possibile cambiare protocollo caricando firmware netX differente.

Caratteristiche / specifiche tecniche

• Modello: CIFX 50-2DP
• Codice prodotto: 1252.410
• Tipologia: Scheda PC PCI 2 canali PROFIBUS DP (Master/Slave)
• Controller: netX 100
• Memoria: SDRAM 8 MB, Flash seriale 4 MB
• Bus di sistema: PCI 3,3 V, 33 MHz, 32 bit
• Accesso dati: DPM o DMA
• Interfacce PROFIBUS: 2 x RS-485 isolate, connettore D-Sub 9 pin, isolamento 1000 V DC
• Alimentazione: +3,3 V ±5%, consumo tipico 700 mA
• Indicatori: LED SYS, COM0, COM1
• Controlli: Selettore rotativo per assegnazione ID slot
• Ambiente: -20…+70 °C operativo (0,5 m/s airflow), stoccaggio -40…+85 °C, umidità 10–95% non condensante
• Dimensioni: 120 x 94,5 x 18,5 mm
• Montaggio: slot PCI (3,3 V)
• Conformità EMC: EN 55011 / EN BS 55011; Immunità: EN 61000-4-2/3/4/5/6/8; EN 61000-6-2 per ambienti industriali
• Certificazioni: CE, UKCA, UL 508 (File E221530)
• Software di supporto: SYCON.net; tool di sviluppo e driver netX disponibili
