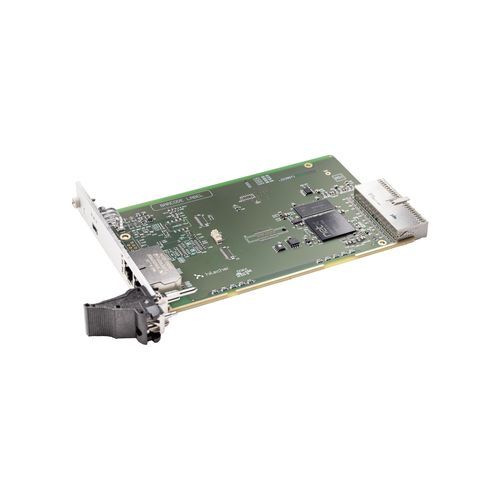

Scheda CompactPCI Modbus CIFX 80-RE

Ethernetserie

Panoramica
La famiglia di schede PC cifX fornisce uno standard unificato per Real-Time Ethernet e Fieldbus nell'automazione basata su PC. Lo stack protocollo viene eseguito in modo autonomo sulla scheda e scambia i dati di processo con l'host tramite dual-port memory (DPM) o DMA. La piattaforma hardware netX consente di cambiare protocollo caricando un firmware diverso e assicura driver e strumenti comuni per tutti i protocolli e formati di scheda. Numerose opzioni hardware (lunghezze cavo, connettori M12, NVRAM aggiuntiva, range di temperatura esteso, schede a 2 canali, interfacce di rete distaccate) permettono integrazioni su misura.

Punti salienti

• Scheda di comunicazione CompactPCI per Real-Time Ethernet (Master o Slave)
• Strumenti di configurazione unificati (SYCON.net / netX Configuration Tool)
• Accesso ai dati tramite memoria dual-port o accesso diretto alla memoria (DMA)
• Varianti hardware flessibili e temperatura operativa fino a +70 °C
• Ampio supporto driver e C-Toolkit gratuito per l'integrazione

Protocolli supportati

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Specifiche tecniche

• Nome prodotto: CIFX 80-RE
• Numero di parte: 1280.100
• Descrizione: Scheda PC cifX CompactPCI per Real-Time Ethernet Master o Slave
• Funzione: Interfaccia di comunicazione CompactPCI ed Ethernet
• Controller di comunicazione: netX 100
• RAM: 8 MB SDRAM
• FLASH: 4 MB Flash seriale EPROM
• Tensione di alimentazione: +3,3 V DC ±5 %
• Corrente tipica: 650 mA (a 3,3 V)
• Connettore alimentazione/sistema: tramite bus CompactPCI
• Tipo di bus: CompactPCI (3,3 V)
• Accesso ai dati: DPM o DMA
• Dimensione memoria dual-port: 64 KB
• Larghezza dati: 32 bit
• Frequenza bus: 33 MHz
• Standard comunicazione: Ethernet
• Interfaccia: 10BASE-T / 100BASE-TX, isolata
• Connettori Ethernet: 2 x RJ45
• Tensione d'isolamento: 1000 V DC (1 min)
• Interfaccia diagnostica: USB Mini-B (5 pin)
• LED: SYS, COM0, COM1; LED canale RJ45 (link/attività)
• Temperatura operativa: 0 °C a +70 °C (con ventilazione 0,5 m/s)
• Temperatura di stoccaggio: -40 °C a +85 °C
• Umidità: 10 % a 95 % UR, senza condensazione
• Grado di inquinamento: 2 (ambiente)
• Altitudine: 0 m a 2000 m
• Dimensioni (L×P×A): 162,5 mm × 100 mm × 20 mm
• Montaggio: Slot CompactPCI (3,3 V)
• Software di configurazione: SYCON.net (master & slave), netX Configuration Tool (slave)
• RoHS: Sì
• UL: Certificato secondo UL 508 (UL-File-Nr. E221530)
• EMC / Conformità: CE, UKCA
• Emissioni: EN 55011 / EN BS 55011
• Immunità: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2 (ambienti industriali)
