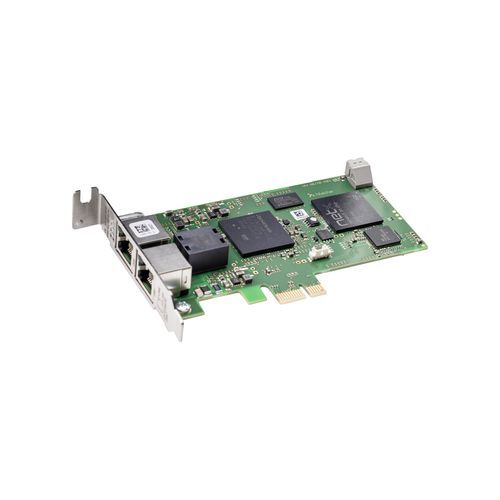

Scheda di comunicazione PCI-Express DMA CIFX 70E-CCIES

Panoramica
La famiglia di schede PC cifX è lo standard unificato che supporta tutti i sistemi Real-Time Ethernet e Fieldbus per l'automazione su PC. Lo stack di protocollo viene eseguito in modo autonomo sulla scheda PC e i dati di processo vengono scambiati con l'host tramite memoria a doppia porta (Dual-Port-Memory) o DMA (accesso diretto alla memoria). Grazie alla Hilscher Platform Strategy, tutte le schede cifX utilizzano gli stessi driver e strumenti indipendentemente dal protocollo e dal formato della scheda. La tecnologia netX di Hilscher consente di realizzare più protocolli Real-Time Ethernet su un unico hardware; il protocollo di comunicazione può essere cambiato caricando firmware diverso.

Punti salienti

• Scheda PC CC-Link IE Field Slave
• Stazione intelligente nella rete CC-Link IE
• Velocità fisica fissa: 1 Gbit/s
• Comunicazione aciclica tramite SLMP
• Interfaccia utente uniforme per tutti i protocolli e formati di scheda
• Integrazione semplice grazie a un'ampia gamma di driver

Protocolli supportati

• CC-Link IE Field Slave

Informazioni d'ordine
Nome prodotto | Numero pezzo | Breve descrizione
CIFX 70E-CCIES | 1259.700 | Scheda PC PCI Express low-profile - CC-Link IE Field Slave

Specifiche tecniche

• Modello: CIFX 70E-CCIES
• Produttore: Hilscher
• Fattore di forma: PCI Express low-profile (scheda PC)
• Protocollo: CC-Link IE Field Slave
• Tipo di stazione: Stazione intelligente nella rete CC-Link IE
• Velocità fisica fissa: 1 Gbit/s
• Comunicazione aciclica: Supportata via SLMP
• Esecuzione dello stack di protocollo: Autonoma sulla scheda PC
• Interfaccia host: Memoria a doppia porta (Dual-Port-Memory) o DMA (accesso diretto alla memoria)
• Driver e strumenti comuni per la famiglia cifX (Hilscher Platform Strategy)
• Varianti hardware: diverse lunghezze dei cavi, connettori M12, NVRAM opzionale, intervalli di temperatura estesi, schede a 2 canali, interfacce di rete staccabili
• Protocollo aggiornabile tramite firmware basato su netX
• Numero parte (codice ordine): 1259.700
