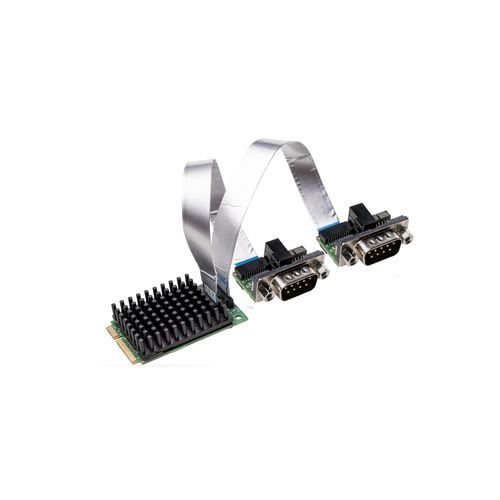

Scheda di comunicazione PCI-Express DMA CIFX 90E-2COETF

a doppia uscita

Descrizione
La famiglia di schede PC cifX è lo standard unificato che supporta tutti i sistemi Real-Time Ethernet e Fieldbus per l’automazione basata su PC. Lo stack di protocolli viene eseguito autonomamente sulla scheda PC e i dati di processo vengono scambiati con l’host tramite Dual-Port-Memory o DMA (accesso diretto alla memoria). Grazie alla comune strategia della piattaforma Hilscher, tutte le schede PC utilizzano lo stesso driver e gli stessi strumenti, indipendentemente dal protocollo e dal formato della scheda. La tecnologia netX di Hilscher consente di realizzare tutti i protocolli Real-Time Ethernet con un unico hardware. È possibile modificare il protocollo di comunicazione caricando un firmware diverso.

Punti chiave

• Due interfacce CANopen (Master o Slave) con un solo slot Mini PCI Express
• Interfaccia utente uniforme per tutti i protocolli e i formati di scheda
• Facile integrazione grazie a un’ampia scelta di driver
• Accesso ai dati tramite memoria a doppia porta o accesso diretto alla memoria
• Include un’interfaccia di rete separata (15 cm o 30 cm)
• Per un intervallo di temperatura esteso fino a 70 °C

Dettagli sul prodotto
Tipo: Scheda PC a 2 canali Mini PCI Express - CANopen/CANopen
Famiglia: cifX (cifX PC cards)
Modalità CANopen: Master o Slave
Accesso host: Dual-Port-Memory o DMA (Direct Memory Access)
Interfaccia rete: cavo separato disponibile (15 cm o 30 cm)
Temperatura operativa: estesa fino a +70 °C
Driver: stesso driver comune per tutti i protocolli/format della piattaforma cifX
Opzioni hardware: NVRAM aggiuntiva, vari cavi e connettori M-12, versioni 2 canali e versioni con/ senza dissipatore a seconda del modello

Protocolli supportati

• CANopen Master
• CANopen Slave

Tabella - Versioni e codici prodotto
Nome prodotto | Codice prodotto | Breve descrizione
CIFX 90E-2CO\ET\F | 1293.504 | Scheda PC a 2 canali Mini PCI Express - CANopen/CANopen
NXLIC-MASTER 2 LIZENZEN | 8212.000 | Due licenze Master
CIFX 90E-2CO\ET\F/30 | 1293.504/30 | Scheda PC Mini PCI Express a 2 canali - CANopen/CANopen per un intervallo di temperatura esteso, incluso un cavo da 30 cm

Caratteristiche / specificazioni tecniche

• Formato: Mini PCI Express (half-size)
• Canali: 2 canali CANopen (configurabili Master o Slave)
• Memoria/Accesso host: Dual-Port-Memory e supporto DMA
• Compatibilità driver: Driver unificato cifX per tutti i protocolli e formati
• Firmware: netX-based, permette il cambio di protocollo via firmware
• Opzioni hardware: cavi separati (15 cm/30 cm), NVRAM opzionale, versione per intervallo di temperatura esteso
• Interfacce fisiche: connettori M-12 disponibili come opzione
• Range operativo: fino a +70 °C (per versioni estese)
• Applicazione tipica: Comunicazione per l’automazione basata su PC, integrazione multi-protocollo
