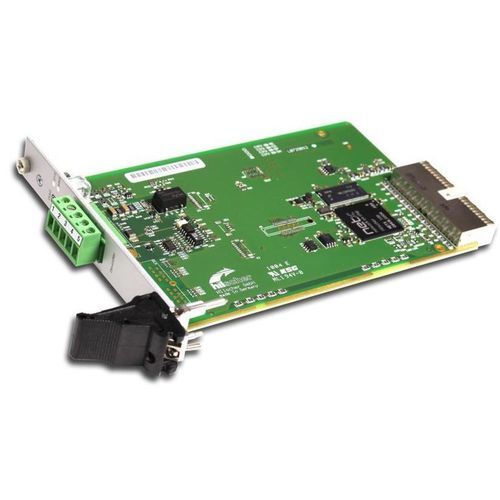

Scheda CompactPCI per bus di campo CIFX 80-DN

USBDeviceNet

Panoramica del prodotto La famiglia di schede PC cifX fornisce uno standard unificato per Ethernet real-time e sistemi Fieldbus per automazione basata su PC. Lo stack protocollo viene eseguito in modo autonomo sulla scheda e i dati di processo vengono scambiati con l'host tramite memoria dual-port (DPM) o DMA (Direct Memory Access). La tecnologia netX consente a un unico hardware di supportare più protocolli cambiando il firmware. Le opzioni hardware (lunghezze cavo diverse, connettori M-12, NVRAM opzionale, range di temperatura esteso, schede a 2 canali, interfacce di rete separate) permettono di adattare la scheda a diverse applicazioni industriali.

Punti chiave

• Scheda PC DeviceNet universale configurabile come Master o Slave
• Interfaccia utente uniforme per tutti i protocolli e formati di scheda
• Ampia disponibilità di driver e C-Toolkit gratuito per integrazione semplificata
• Accesso ai dati tramite memoria dual-port (DPM) o DMA
• Range di temperatura operativo fino a +70 °C (con flusso d'aria)

Protocolli supportati

• DeviceNet Master
• DeviceNet Slave

Dati tecnici (tabella estratta) Nome prodotto: CIFX 80-DN
Numero di parte: 1280.510
Descrizione breve: Scheda PC cifX Compact PCI DeviceNet Master o Slave
Funzione: Interfaccia di comunicazione con Compact PCI e interfaccia DeviceNet
Controller di comunicazione - Tipo: netX 100
Memoria integrata - RAM: 8 MB SDRAM
Memoria integrata - FLASH: 4 MB serial Flash EPROM
Alimentazione - Tensione di alimentazione: +3,3 V DC ±5 %
Alimentazione - Corrente massima (tipica): 650 mA (a 3,3 V)
Connettore: tramite bus Compact PCI
Interfaccia sistema - Tipo di bus: Compact PCI
Accesso ai dati: DPM o DMA (Direct Memory Access)
Dimensione memoria dual-port: 64 KB
Larghezza dati: 32 bit
Frequenza di trasmissione: 33 MHz
Interfaccia di comunicazione - Standard di comunicazione: DeviceNet
Tipo di interfaccia: ISO-11898 secondo la specifica DeviceNet, isolata otticamente
Connettore (DeviceNet): COMBICON, maschio, 5 poli
Tensione di isolamento: 1000 V DC (testata per 1 minuto)
Interfaccia di diagnostica - Tipo: USB
Connettore diagnostica: Mini B USB Plug, 5 poli
Indicatori - Display LED: SYS (LED stato sistema), MNS (LED stato rete modulo duo)
Condizioni ambientali consentite - Intervallo di temperatura operativo: -20 °C ... +70 °C (flusso d'aria durante la misura: 0,5 m/s)
Intervallo di temperatura di stoccaggio: -40 °C ... +85 °C
Umidità: 10 % … 95 % umidità relativa, senza condensa
Ambiente: Per uso conforme UL: il dispositivo deve essere utilizzato in un ambiente di grado di inquinamento 2.
Altitudine: 0 m … 2000 m
Dispositivo - Dimensioni (L x P x A): 162,5 mm x 100 mm x 20 mm
Montaggio/Installazione: Slot Compact PCI (3,3 V)
Configurazione: Software di configurazione per Master e Slave: SYCON.net; Software di configurazione Slave: netX Configuration Tool
Conformità - RoHS: Sì
Certificazione UL: UL (dispositivo certificato secondo UL 508) - File UL: UL-File-Nr. E221530
Conformità alle direttive EMC - Marchio CE: Sì; Marchio UKCA: Sì; Emissioni: EN 55011 / EN BS 55011; Immunità: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2

Specifiche / specifiche tecniche

• Nome prodotto: CIFX 80-DN
• Numero di parte: 1280.510
• Protocollo: DeviceNet (Master o Slave)
• Controller: netX 100
• RAM: 8 MB SDRAM
• Flash: 4 MB serial Flash EPROM
• Memoria dual-port: 64 KB
• Larghezza dati: 32 bit
• Bus host: Compact PCI (3,3 V), frequenza 33 MHz
• Tensione di alimentazione: +3,3 V DC ±5 %, corrente tipica 650 mA
• Interfaccia DeviceNet: ISO-11898, isolata otticamente; connettore COMBICON maschio 5 poli
• Tensione di isolamento: 1000 V DC (1 minuto)
• Diagnostica: connettore USB Mini B
• LED: SYS e MNS
• Temperatura di esercizio: -20 °C a +70 °C (con flusso d'aria 0,5 m/s)
• Temperatura di stoccaggio: -40 °C a +85 °C
• Umidità: 10–95 % UR, senza condensa
• Dimensioni: 162,5 x 100 x 20 mm; montaggio in slot Compact PCI (3,3 V)
• Norme/Approvazioni: Conforme RoHS; UL 508 (UL-File E221530); EMC: EN 55011, serie EN 61000, EN 61000-6-2
