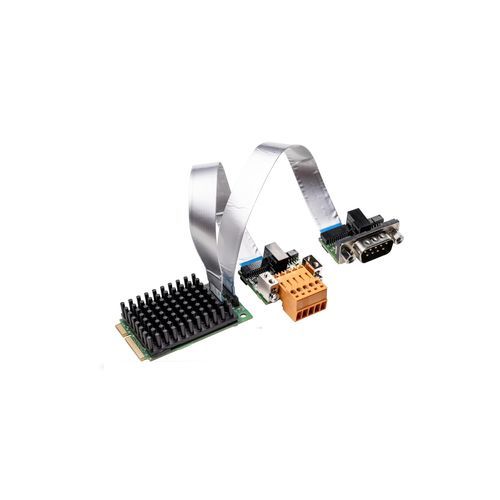

Scheda di comunicazione PCI-Express CANopen CIFX 90E-2CODNETF

DeviceNetDMA

Panoramica del prodotto
La CIFX 90E-2CO\DN\ET\F è una scheda di comunicazione Mini PCI Express a 2 canali per automazione basata su PC. Fornisce un'interfaccia CANopen e un'interfaccia DeviceNet, ciascuna configurabile come Master o Slave. Lo stack di protocollo opera autonomamente sulla scheda (firmware netX) e scambia dati di processo con l'host tramite Dual-Port-Memory o Direct Memory Access (DMA). Un driver e un set di strumenti Hilscher cifX uniformi garantiscono un'integrazione identica tra protocolli e formati di scheda. Le opzioni hardware includono interfacce di rete staccabili (cavo da 15 cm o 30 cm), connettori M12, NVRAM opzionale e varianti per temperature estese fino a 70 °C.

Punti salienti

• Un'interfaccia CANopen e un'interfaccia DeviceNet (configurabili come Master o Slave) in un unico slot Mini PCI Express
• Interfaccia utente uniforme per tutti i protocolli e formati di scheda
• Integrazione semplificata tramite un'ampia gamma di driver e un C-Toolkit gratuito
• Accesso ai dati tramite Dual-Port-Memory o Direct Memory Access (DMA)
• Interfaccia di rete staccabile disponibile (cavo 15 cm o 30 cm)
• Varianti con temperatura operativa estesa fino a 70 °C
• Possibilità di cambiare protocollo caricando firmware netX differenti

Protocolli supportati

• DeviceNet Master
• CANopen Master
• DeviceNet Slave
• CANopen Slave

Informazioni d'ordine
Nome prodotto | Numero di parte | Breve descrizione
CIFX 90E-2CO\DN\ET\F | 1293.574 | Scheda PC 2 canali Mini PCI Express - CANopen/DeviceNet
NXLIC-MASTER 2 LICENZE | 8212.000 | Due licenze Master
CIFX 90E-2CO\DN\ET\F/30 | 1293.574/30 | Scheda PC 2 canali Mini PCI Express - CANopen/CANopen per temperatura estesa incl. cavo da 30 cm

Specifiche tecniche

• Formato: Mini PCI Express (scheda half size)
• Canali: 2 canali
• Interfacce fieldbus: 1 x CANopen e 1 x DeviceNet (Master o Slave)
• Interfaccia host: Dual-Port-Memory o Direct Memory Access (DMA)
• Interfaccia di rete: interfaccia di rete staccabile (opzioni cavo 15 cm / 30 cm)
• Temperatura: varianti per temperatura operativa estesa (fino a 70 °C)
• Firmware: protocollo selezionabile caricando diversi firmware netX
• Software: driver Hilscher cifX e strumenti uniformi; C-Toolkit disponibile
• Opzioni hardware: connettori M12, NVRAM opzionale, varianti con/senza dissipatore e modelli a 2 canali
• Riferimenti d'ordine tipici: 1293.574 e varianti (vedere informazioni d'ordine)
