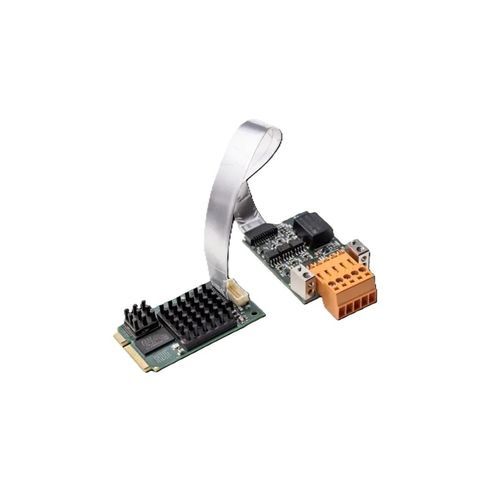

Scheda di comunicazione PCI-Express DMA CIFX 90E-CCETF

Panoramica
La famiglia di schede PC cifX è uno standard unificato che supporta tutti i sistemi Real-Time Ethernet e Fieldbus per l’automazione basata su PC. Lo stack di protocolli viene eseguito autonomamente sulla scheda; i dati di processo vengono scambiati con l’host tramite Dual-Port-Memory o DMA (accesso diretto alla memoria). Tutte le schede cifX utilizzano lo stesso driver e gli stessi strumenti, indipendentemente dal protocollo e dal formato della scheda. La tecnologia netX consente di realizzare diversi protocolli Real-Time Ethernet su un unico hardware; il protocollo può essere modificato caricando un firmware differente.

Punti salienti

• Scheda PC Slave CC-Link V2.0 e V1.1
• Interfaccia utente uniforme per tutti i protocolli e i formati di scheda
• Facile integrazione grazie a un’ampia scelta di driver
• Accesso ai dati tramite memoria a doppia porta (Dual-Port-Memory) o accesso diretto alla memoria (DMA)
• Include la possibilità di un’interfaccia di rete separata (cavo disponibile in 15 cm o 30 cm)
• Progettata per un intervallo di temperatura esteso fino a 60 °C

Varianti / Tabella
Nome prodotto | Codice prodotto | Breve descrizione
CIFX 90E-CC\ET\F | 1291.744 | Scheda PC per un intervallo di temperatura esteso Mini PCI Express - CC-Link
CIFX 90E-CC\ET\F/30 | 1291.744/30 | Scheda PC Mini PCI Express - CC-Link per un intervallo di temperatura esteso incluso un cavo da 30 cm

Protocollo supportato

• CC-Link Slave

Caratteristiche / Specificazioni tecniche

• Formato: Mini PCI Express (mini-PCIe)
• Funzionalità: scheda PC per comunicazione in applicazioni di automazione basata su PC
• Protocollo: CC-Link (Slave V2.0 e V1.1)
• Stack protocolli eseguito sulla scheda (autonomo)
• Interfacciamento host: Dual-Port-Memory o DMA (accesso diretto alla memoria)
• Interfaccia di rete separata: opzione con cavo di 15 cm o 30 cm
• Intervallo di temperatura esteso: progettata per operare fino a 60 °C
• Opzioni hardware disponibili: lunghezze cavo diverse, connettori M12, NVRAM aggiuntiva, schede a 2 canali, interfacce di rete separate
• Supporto software: ampia gamma di driver di dispositivo e C-Toolkit gratuito
• Famiglia cifX: compatibilità con altri formati e protocolli (es. M.2, mini PCIe half size, CC-Link IE Field nei prodotti correlati)
• Varianti prodotto (codici): 1291.744 e 1291.744/30 (variante con cavo da 30 cm)
