Protezione di tubo non specificato DCTU

push-fitper applicazioni fotovoltaiche

Descrizione

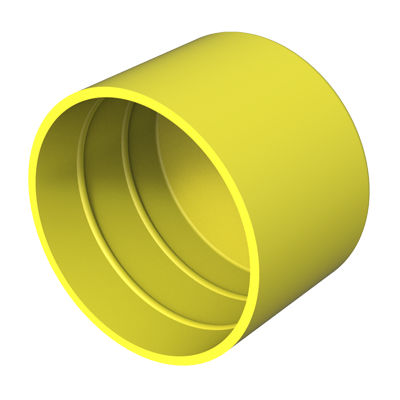

Manicotto protettivo DCTU per filettature BSP/GAS e tubi in acciaio. Progettato per proteggere le filettature e le estremità dei tubi da polvere, sporcizia e urti durante stoccaggio e trasporto. L'interno scanalato garantisce un montaggio positivo e riduce l'aumento di pressione; alcune referenze sono disponibili con fori di ventilazione per l'equalizzazione della pressione.

Certificazioni / Norme / Documentazione

• Disegno PDF: disponibile (link di download nella scheda prodotto)
• UL94: non specificato
• IP: non specificato
• RoHS: Conforme
• Unità di misura: millimetri
• Materiale multimediale: render prodotto e video dimostrativo (MP4) disponibili

Tabella riferimenti (Riferimento | d | H | BSP / GAS)
01500701060 | d=4,00 | H=22,00 | ·
01500701061 | d=5,00 | H=18,00 | ·
01500701062 | d=6,00 | H=18,00 | ·
01500701063 | d=6,35 | H=13,00 | ·
01500701064 | d=7,00 | H=18,60 | ·
01500701065 | d=8,00 | H=17,20 | ·
01500701066 | d=9,60 | H=14,00 | ·
01500701067 | d=10,20 | H=18,60 | 1/8 in
01500701068 | d=11,00 | H=19,00 | ·
01500701069 | d=12,00 | H=18,00 | ·
01500701070 | d=12,70 | H=19,00 | ·
01500701071 | d=13,00 | H=18,00 | ·
01500701072 | d=13,70 | H=18,00 | 1/4 in
01500701073 | d=14,00 | H=18,00 | ·
01500701074 | d=15,00 | H=19,00 | ·
01500701075 | d=16,00 | H=20,00 | ·
01500701076 | d=17,20 | H=20,00 | 3/8 in
01500701077 | d=18,00 | H=18,00 | ·
01500701078 | d=19,00 | H=20,00 | ·
01500701079 | d=20,00 | H=20,00 | ·
01500701080 | d=21,30 | H=20,00 | DN15 · 1/2 in
01500701081 | d=22,00 | H=21,00 | ·
01500701082 | d=23,20 | H=19,00 | ·
01500701083 | d=24,00 | H=18,00 | ·
01500701084 | d=24,80 | H=17,00 | ·
01500701085 | d=25,00 | H=80,00 | ·
01500701086 | d=25,40 | H=20,00 | ·
01500701087 | d=26,00 | H=18,00 | ·
01500701088 | d=26,90 | H=27,00 | DN20 · 3/4 in
01500600287 | d=26,90 | H=80,00 | ·
01500701089 | d=28,00 | H=22,00 | ·
01500701090 | d=30,00 | H=27,50 | ·
01500701091 | d=31,80 | H=27,00 | ·
01500701092 | d=31,80 | H=90,00 | ·
01500701093 | d=33,70 | H=23,00 | DN25 · 1 in
01500701094 | d=35,00 | H=27,00 | ·
01500701095 | d=38,10 | H=27,00 | ·
01500701096 | d=38,10 | H=90,00 | ·
01500701097 | d=39,00 | H=17,00 | ·
01500701098 | d=40,00 | H=27,00 | ·
01500701099 | d=41,50 | H=25,00 | ·
01500701100 | d=42,40 | H=32,00 | DN32 · 1 1/4 in

Caratteristiche / Specifiche tecniche

• Brand: ISC Plastic Parts
• Modello / serie: DCTU
• Applicazione: manicotto protettivo per tubi in acciaio e filettature BSP/GAS
• Norme: adattato alla norma ISO (dimensioni in millimetri)
• Design interno: interno scanalato per montaggio positivo e riduzione dell'aumento di pressione
• Opzioni: alcune referenze con fori di ventilazione
• RoHS: Conforme
• Materiali: progettato per adattarsi ai tubi in acciaio (materiale del cappuccio non specificato)
• Dimensioni: indicate nella tabella dei riferimenti (d e H in mm)
• Documentazione: disegni 2D (PDF) e video prodotto (MP4) disponibili
