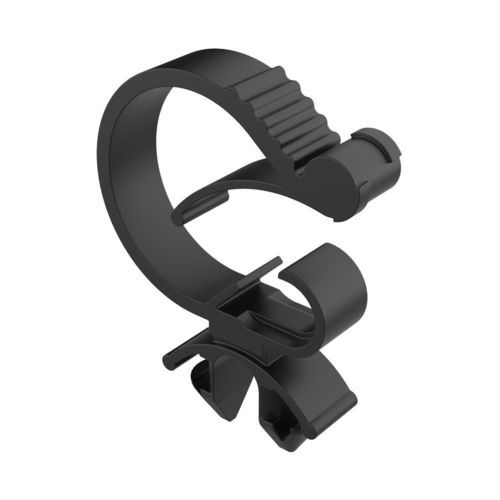

Guidacavi SGD

Descrizione del prodotto
La nostra guida cavi per moduli fotovoltaici SGD è progettata per il montaggio bidirezionale su fori ovali nei telai dei pannelli fotovoltaici. La geometria dedicata evita la rotazione indesiderata nei fori ovali standard, garantendo un posizionamento stabile.
La sua funzione principale è l'instradamento e la gestione dei cavi in configurazioni lineari o a 90°, permettendo orientamenti Nord/Sud o Est/Ovest. L'installazione manuale si ottiene mediante inserimento a spinta e rotazione di 90°, fornendo una ritenzione a frizione sicura con elevata resistenza allo estrazione.

Materiale e conformità

• Materiale: Nylon 6/6, stabilizzato contro calore e UV
• Infiammabilità: UL 94 V-2
• Intervallo di temperatura: -40°C a 115°C
• Caratteristiche: Smontabile, riutilizzabile, sistema anti-torsione
• RoHS: conforme

Funzionalità
Garantisce una ritenzione sicura dei cavi e accoglie un'ampia gamma di diametri di cavo.

Misure e informazioni aggiuntive
Misure espresse in: Millimetri. IP: non indicato.

Varianti disponibili
Riferimento | Intervallo cavo (d) | Dimensione foro pannello | Spessore pannello | B | L | H
02012000400 | 7,40 to 11,20 | 7,00 x 10,00 | 1,40 to 4,40 | 7,90 | 28,40 | 25,40
02012000401 | 7,40 to 11,20 | 7,00 x 12,00 | 1,40 to 4,40 | 7,90 | 28,40 | 25,40
02012000402 | 7,40 to 11,20 | 9,00 x 14,00 | 1,40 to 3,70 | 7,90 | 28,40 | 25,40
02012000403 | 7,40 to 11,20 | 8,50 x 16,00 | 1,40 to 3,40 | 7,90 | 28,40 | 25,40
02012000404 | 10,40 to 17,50 | 7,00 x 10,00 | 1,40 to 4,40 | 7,90 | 31,50 | 35,60
02012000405 | 10,40 to 17,50 | 7,00 x 12,00 | 1,40 to 4,40 | 7,90 | 31,50 | 35,60
02012000406 | 10,40 to 17,50 | 9,00 x 14,00 | 1,40 to 3,70 | 7,90 | 31,50 | 35,60
02012000407 | 10,40 to 17,50 | 8,50 x 16,00 | 1,40 to 3,40 | 7,90 | 31,50 | 35,60
02012000408 | 15,20 to 22,20 | 7,00 x 10,00 | 1,40 to 4,40 | 7,90 | 42,20 | 43,90
02012000409 | 15,20 to 22,20 | 7,00 x 12,00 | 1,40 to 4,40 | 7,90 | 42,20 | 43,90
02012000410 | 15,20 to 22,20 | 9,00 x 14,00 | 1,40 to 3,70 | 7,90 | 42,20 | 43,90
02012000411 | 15,20 to 22,20 | 8,50 x 16,00 | 1,40 to 3,40 | 7,90 | 42,20 | 43,90

Documenti e media
Disegno disponibile in PDF (link al disegno fornito nella scheda). Video disponibile che illustra il prodotto e l'installazione.

Specifiche tecniche

• Modello: SGD
• Materiale: Nylon 6/6, stabilizzato contro calore e UV
• Infiammabilità: UL 94 V-2
• Intervallo di temperatura: -40°C a 115°C
• Caratteristiche: Smontabile, riutilizzabile, sistema anti-torsione
• Misure espresse in: Millimetri
• RoHS: conforme
• IP: non specificato
