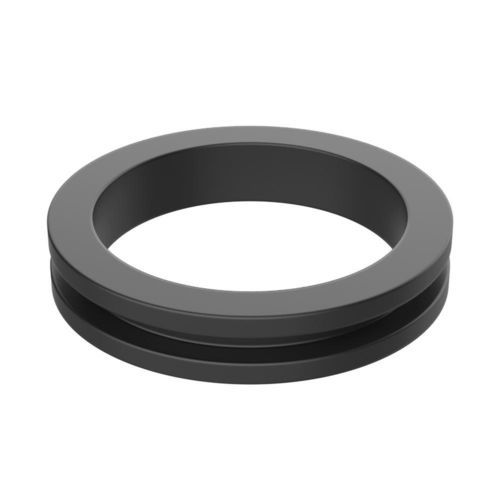

Passacavo in gomma HYPAA

in PVCin linoleumin elastomero

Panoramica
Passacavi aperto HYPAA (tipo fessurato/aperto) per guidare e proteggere cavi e conduttori che attraversano pannelli metallici. Montaggio a scatto (snap-in); disponibile in più materiali e dimensioni per adattarsi al diametro del foro e allo spessore del pannello.

Certificazioni e documenti
Disegno PDF: disponibile
UL94: HB
IP: non specificato
RoHS: Conforme
Unità di misura: Millimetri
Media: rendering prodotto, disegno 2D e video disponibili

Varianti disponibili (tabella)
Riferimento | Foro pannello | Spessore pannello | d | H | D | Materiale
02001000449 | 19,00 | 1,60 | 16,00 | 6,40 | 24,00 | PVC
01012000079 | 4,30 | 1,50 | 2,50 | 6,00 | 7,50 | NR
01012000001 | 4,80 | 1,60 | 3,20 | 6,40 | 8,00 | PVC
02001000007 | 5,00 | 1,00 | 3,00 | 5,50 | 10,00 | CR
02001000951 | 6,00 | 1,00 | 4,00 | 5,00 | 9,00 | EPDM
01012000002 | 6,00 | 1,50 | 3,00 | 5,50 | 10,00 | PVC
02001000182 | 6,00 | 1,50 | 3,50 | 5,50 | 10,00 | PVC
02001000952 | 6,00 | 1,50 | 3,50 | 5,50 | 10,00 | TPE
01012000003 | 6,50 | 2,00 | 2,00 | 6,00 | 11,00 | CR
02001000953 | 6,00 | 1,50 | 4,00 | 5,50 | 10,20 | TPE

Caratteristiche tecniche / specifiche

• Serie/modello: HYPAA
• Marca: ISC Plastic Parts
• Tipologia: Passacavi aperto (tipo fessurato) per pannelli metallici
• Applicazione: protezione e guida di cavi e conduttori attraverso fori in pannelli
• Installazione: snap-in, rapida e semplice
• Materiali disponibili (per riferimento): PVC, NR, CR, EPDM, TPE, SBR
• Parametri dimensionali elencati: Foro pannello, Spessore pannello, d, H, D (mm)
• Norme e conformità: UL94 HB; RoHS
• Grado IP: non specificato
• Documenti: disegni 2D (PDF), rendering prodotto e video disponibili
