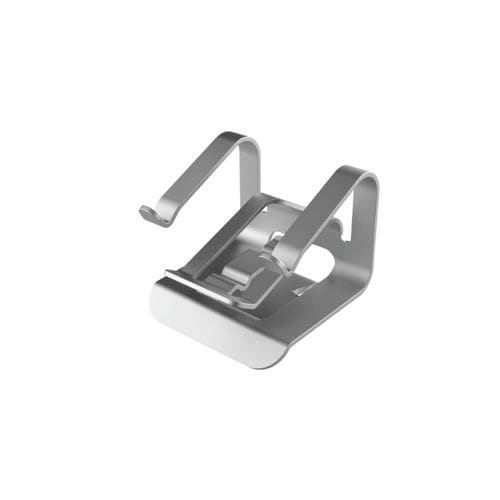

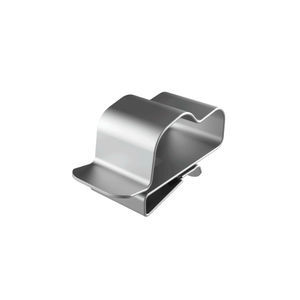

Collare per cavo elettrico in acciaio inossidabile SFI

a scattoriutilizzabileresistente alla corrosione

Descrizione

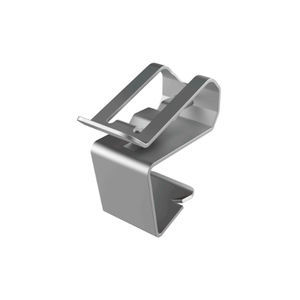

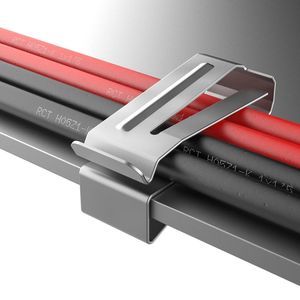

Il clip per bordo pannello SFI fissa e guida quattro cavi omogenei in una configurazione compatta, offrendo una soluzione di gestione cavi salvaspazio per impianti industriali e di energie rinnovabili. Realizzato in acciaio inossidabile AISI 410, il clip garantisce elevata resistenza meccanica e buona resistenza alla corrosione per prestazioni affidabili nel tempo.

Progettazione e applicazione

• Design ridotto e compatto rispetto ad altre versioni a 4 cavi per ottimizzare lo spazio del telaio.

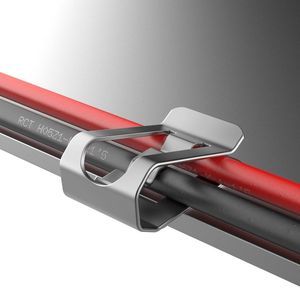

• Accoglie quattro conduttori Ø 6,6–8,4 mm disposti due in basso e due in alto per ridurre l'ingombro sul bordo del pannello.
• Alette di bloccaggio corte progettate per telai con bordi stretti (10 mm), consentendo l'integrazione in telai sottili di moduli fotovoltaici.
• Bordi arrotondati che evitano danni all'isolamento dei cavi, assicurando un fissaggio sicuro e durevole.

Installazione e manutenzione

• Inserimento manuale rapido con bloccaggio sicuro tramite l'aletta; non sono necessari attrezzi per il montaggio iniziale.
• Rimozione o riposizionamento agevole tramite cacciavite.

Conformità e durabilità

• Spessore materiale: 0,635 mm, superiore alle alternative comuni sul mercato.
• Durata minima garantita: 20 anni.
• Certificazione: c-UL-us.
• Intervallo di temperatura di esercizio: -40 °C a +300 °C.
• Conforme RoHS.

Adatto per

• Moduli fotovoltaici
• Sistemi elettrici e quadri di controllo
• Installazioni marine
• Telecomunicazioni
• Macchinari industriali
• Soluzioni di mobilità

Tabella tecnica
Riferimento | Gamma cavo (d) | Spessore pannello | Prof. min. (L) | C | B | H
02012000314 | 6,60 a 8,40 | 0,80 a 2,00 | 10,00 | 21,80 | 22,90 | 17,80

Informazioni aggiuntive
PDF del disegno disponibile. Misure espresse in millimetri. Video disponibile che mostra il prodotto.

Caratteristiche / Specifiche tecniche

• Modello: SFI
• Riferimento: 02012000314
• Materiale: acciaio inossidabile AISI 410
• Gamma cavo (d): 6,6 – 8,4 mm
• Compatibilità spessore pannello: 0,80 – 2,00 mm
• Profondità minima (L): 10,00 mm
• Dimensioni: C = 21,80 mm, B = 22,90 mm, H = 17,80 mm
• Spessore clip: 0,635 mm
• Aletta di bloccaggio corta per telai con bordi stretti 10 mm
• Durata minima garantita: 20 anni
• Certificazioni: c-UL-us
• Temperatura di esercizio: -40 °C a +300 °C
• RoHS: Conforme
• Applicazioni tipiche: moduli fotovoltaici, quadri elettrici, nautica, telecom, macchinari industriali, mobilità
