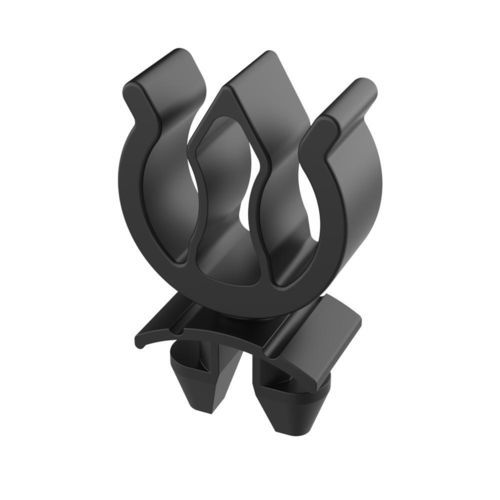

Collare per cavo elettrico in nylon SGF

in PA6riutilizzabileanti UV

Descrizione
I clip di fissaggio SGF permettono il bloccaggio dei cavi mediante un sistema di montaggio a 1/4 di giro (90°) a frizione all'interno della fessura del profilo. Progettati per l'installazione manuale con una semplice rotazione, offrono fissaggio sicuro, elevata resistenza allo estrazione e possibilità di riposizionamento e riutilizzo.

Funzionalità

• I cavi si inseriscono mediante pressione con le dita per un cablaggio rapido in cantiere.
• Due vani per cavo che aumentano la ritenzione quando entrambi sono utilizzati.
• Riutilizzabili: sbloccare con una rotazione di 90° per rimuovere e riposizionare lungo il profilo.

Dati prodotto

• Capacità cavi: fino a 2 cavi Ø 5,8 – 8,0 mm
• Materiale: Nylon 6/6 stabilizzato termicamente e ai raggi UV
• Infiammabilità: UL 94 V-2 (vedere la scheda prodotto per opzioni V-0)
• Intervallo di temperatura: −40 °C a 115 °C

Conformità / Informazioni aggiuntive

• UL94: V2 - V0 (indicati nella pagina prodotto)
• IP: nessuno / non applicabile
• RoHS: conforme
• Misure espresse in: millimetri
• PDF del disegno: disponibile
• Video: disponibile

Informazioni sui tipi
Il Tipo 1 corrisponde al profilo "T-Type", adatto a profili solari e industriali. Il Tipo 2 corrisponde al profilo "I-Type". Il profilo I-Type è un profilo in alluminio comune usato in strutture di automazione industriale, sistemi di montaggio per pannelli solari, travi leggere e applicazioni industriali generali. Verificare la dimensione della scanalatura di ancoraggio per scegliere la referenza più adatta a ciascun profilo.

Tabella riferimenti
Referenza | Gamma cavi (d) | Scanalatura di montaggio | L / B | D | L1 | B1 | Tipo
02012000435 | 5,8 a 8,0 | 6,35 a 9,50 | 33,30 / 9,60 | 22,10 | 26,20 | 12,20 | 1
02012000436 | 5,8 a 8,0 | 9,50 a 12,50 | 36,80 / 9,60 | 22,10 | 26,20 | 12,20 | 1
02012000437 | 5,8 a 8,0 | 12,50 a 13,00 | 35,30 / 9,60 | 22,10 | 26,20 | 17,80 | 1
02012000438 | 5,8 a 8,0 | 8,00 | 36,80 / 9,60 | 22,10 | 25,70 | 12,20 | 2

Caratteristiche tecniche / specifiche

• Nome modello: SGF
• Materiale: Nylon 6/6 stabilizzato termicamente e ai raggi UV
• Capacità cavi: fino a 2 cavi Ø 5,8 – 8,0 mm
• Sistema di montaggio: blocco a frizione 1/4 di giro (90°) all'interno della fessura di montaggio
• Installazione: rotazione manuale; riutilizzabile tramite sblocco a 90°
• Infiammabilità: UL 94 V-2
• Intervallo di temperatura: −40 °C a 115 °C
• RoHS: conforme
• Grado IP: non applicabile / nessuna protezione IP indicata
• Unità di misura: millimetri
• Più riferimenti disponibili (vedere la tabella riferimenti per le differenze di scanalatura di montaggio e dimensioni)
