Strettoia SFF

Panoramica del prodotto

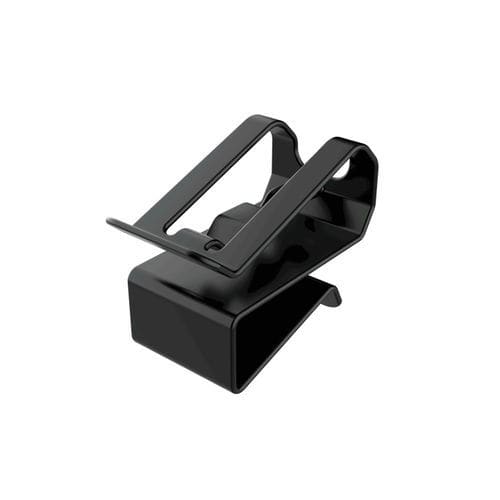

Il clip da bordo per pannello in vetro SFF fissa e guida due cavi omogenei su pannelli in vetro. Realizzato in acciaio inossidabile AISI 304 con rivestimento TPE, offre resistenza meccanica, resistenza alla corrosione e isolamento elettrico per proteggere sia la superficie del vetro sia l'isolamento dei cavi.

Installazione e rimozione

• Installazione mediante pressione manuale fino all'innesto della linguetta di bloccaggio.
• Rimozione o riposizionamento con un cacciavite.

Caratteristiche di progettazione

• Materiale: acciaio inossidabile AISI 304 con rivestimento TPE.
• Bordi arrotondati per evitare danni ai cavi.
• Fessura per linguetta per l'uso con fascette o morsetti per un fissaggio aggiuntivo.
• Spessore materiale: 0,635 mm per robustezza e durabilità.

Certificazioni e classificazioni

• c-UL-us approvato.
• RoHS: conforme.
• UL94: non specificato.
• Grado IP: non specificato.
• Durata di servizio certificata: almeno 20 anni.
• Intervallo di temperatura di esercizio: -40 °C a +300 °C.

Applicazioni

• Moduli fotovoltaici con superfici in vetro.
• Impianti elettrici e quadri di controllo.
• Installazioni marine.
• Apparecchiature per telecomunicazioni.
• Macchinari industriali che richiedono una gestione dei cavi sicura, ordinata e durevole.

Varianti / Riferimenti

• Riferimento 02012000310 — Gamma cavi: 5,10–7,60 mm — Spessore pannello: 3,20–6,40 mm — C: 25,10 mm — B: 13,20 mm — H: 11,40 mm

Specifiche tecniche

• Modello: SFF.
• Materiale: acciaio inossidabile AISI 304 con rivestimento TPE.
• Progettato per due cavi omogenei.
• Spessore materiale: 0,635 mm.
• Omologazioni: c-UL-us.
• RoHS: conforme.
• Temperatura di esercizio: -40 °C a +300 °C.
• Durata di vita certificata: almeno 20 anni.
• Installazione: pressione manuale; fissaggio tramite linguetta; cacciavite per rimozione/riposizionamento.
• Bordi arrotondati e fessura per linguetta per fissaggi aggiuntivi con fascette o morsetti.
• Tutte le misure sono espresse in millimetri.
