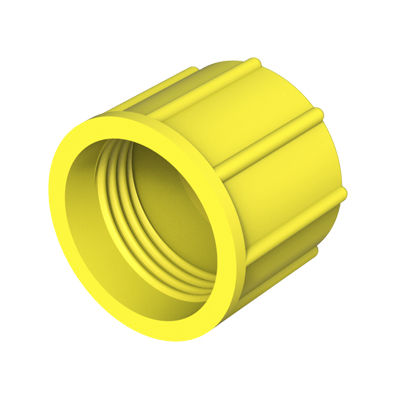

Cappuccio filettato DCROA

rotondoin plasticadi ottone

Descrizione
I tappi filettati DCROA proteggono le filettature esterne di tubi, raccordi e altri elementi filettati. I tappi possono essere forniti con una guarnizione assemblata in gomma nitrile (NBR) per applicazioni che richiedono una tenuta ermetica per evitare perdite d'olio nei componenti idraulici o perdite d'aria nei componenti pneumatici.

Materiali della guarnizione

• Gomma nitrile (NBR)
• EPDM
• Silicone

Informazioni prodotto e conformità

• UL94: non specificato
• IP: non specificato
• RoHS: Conformità
• Misure espresse in: millimetri
• Video: disponibile

Tabella misure
Riferimento | Adatto per | D | H | L | filettatura
01500601596 | M10 x 1,00 | 14,00 | 8,00 | 9,00 | M
01500601597 | M12 x 1,50 | 16,00 | 12,00 | 13,50 | M
01500601598 | M14 x 1,50 | 18,00 | 12,00 | 13,50 | M
01500601599 | M16 x 1,50 | 21,00 | 12,00 | 13,50 | M
01500601600 | M18 x 1,50 | 22,00 | 12,00 | 13,50 | M
01500601601 | M20 x 1,50 | 25,00 | 14,00 | 15,50 | M
01500601602 | M22 x 1,50 | 28,00 | 14,00 | 15,50 | M
01500601603 | M24 x 1,50 | 30,00 | 14,00 | 15,50 | M
01500601604 | M26 x 1,50 | 34,00 | 11,00 | 13,00 | M
01500601605 | M30 x 2,00 | 38,00 | 14,00 | 16,00 | M
01500601606 | M36 x 2,00 | 44,00 | 17,00 | 19,00 | M
01500601607 | M42 x 2,00 | 50,00 | 15,00 | 17,00 | M
01500601608 | M45 x 2,00 | 53,00 | 15,00 | 17,00 | M
01500601609 | M52 x 2,00 | 60,00 | 15,00 | 17,00 | M
01500601610 | 1/4 in | 18,00 | 12,00 | 13,50 | GAS/BSP
01500601611 | 3/8 in | 21,00 | 12,00 | 13,50 | GAS/BSP
01500601612 | 1/2 in | 25,00 | 14,00 | 15,50 | GAS/BSP
01500601613 | 5/8 in | 28,00 | 14,00 | 15,50 | GAS/BSP
01500601614 | 3/4 in | 32,00 | 14,00 | 16,00 | GAS/BSP
01500601615 | 1 in | 39,40 | 14,00 | 16,00 | GAS/BSP
01500601616 | 1 1/4 in | 47,70 | 17,70 | 19,70 | GAS/BSP
01500601617 | 1 1/2 in | 56,00 | 17,00 | 19,00 | GAS/BSP
01500601618 | 2 in | 68,00 | 18,00 | 20,00 | GAS/BSP
01500601587 | 7/16 · 20 | 15,00 | 12,00 | 13,50 | UNF
01500601588 | 1/2 · 20 | 18,00 | 15,00 | 16,50 | UNF
01500601589 | 9/16 · 18 | 18,00 | 12,00 | 13,50 | UNF
01500601590 | 5/8 · 18 | 19,30 | 14,20 | 15,00 | UNF
01500601591 | 3/4 · 16 | 24,00 | 18,00 | 19,50 | UNF
01500601592 | 7/8 · 14 | 27,00 | 20,00 | 21,50 | UNF
01500601593 | 1 1/16 · 12 | 34,00 | 23,00 | 25,00 | UN
01500601594 | 1 5/16 · 12 | 40,00 | 24,00 | 26,00 | UN
01500601595 | 1 5/8 · 12 | 50,00 | 17,00 | 19,00 | UN

Caratteristiche / Specifiche tecniche

• Modello: DCROA
• Marca: ISC Plastic Parts
• Scopo: protezione filettature esterne di tubi, raccordi e componenti filettati
• Guarnizione standard: gomma nitrile (NBR); opzioni: EPDM, Silicone
• RoHS: Conforme
• Unità di misura: millimetri
• Tipologie filettatura disponibili: metrica (M), GAS/BSP, UN / UNF
• Documentazione: disegni 2D e video prodotto disponibili
