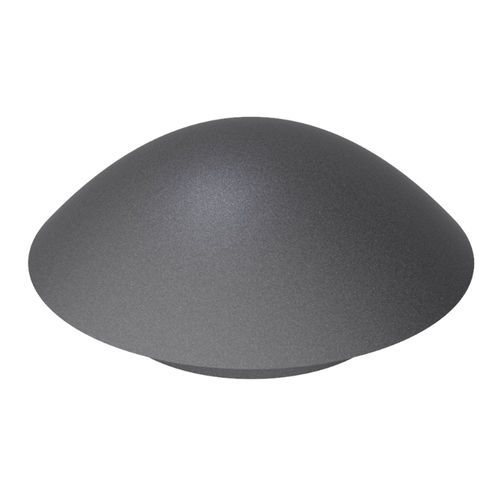

Tappo rotondo ZBA

non filettatoa pressionein termoplastica

Descrizione
La famiglia di tappi ZBA è studiata per applicazioni industriali ed esterne che richiedono materiali resistenti alle intemperie e isolamento. Realizzati in TPE (durezza 75/85 Shore A), garantiscono installazione manuale rapida e tenuta affidabile.

Caratteristiche principali

• Adatti per pannelli con spessore da 0,80 a 3,20 mm.
• Diametri foro di montaggio disponibili: 12,70 mm a 34,90 mm.
• Sommergibili — garantiscono tenuta una volta installati.
• Certificati UL a seconda del codice (UL listato o UL riconosciuto); i codici UL listati possono includere NEMA 4 e 4X per tenuta e resistenza alla corrosione.
• Classificazione di infiammabilità: 94V-0.
• Intervallo di temperatura di esercizio: -60°C a 135°C.
• Installazione manuale rapida, senza attrezzi.

Tabella varianti (misure in millimetri)
Riferimento | Buco Pannello (A) | Spessore pannello (G) | D | H | C
02007000300 | 12,70 | 0,80 a 3,20 | 23,10 | 11,40 | 7,40
02007000301 | 15,90 | 0,80 a 3,20 | 26,50 | 11,90 | 7,90
02007000302 | 19,10 | 0,80 a 3,20 | 29,20 | 13,00 | 8,90
02007000303 | 22,20 | 0,80 a 3,20 | 32,50 | 13,50 | 9,10
02007000304 | 25,40 | 0,80 a 3,20 | 35,80 | 14,20 | 10,20
02007000305 | 27,80 | 0,80 a 3,20 | 38,60 | 14,00 | 10,20
02007000306 | 34,90 | 0,80 a 3,20 | 45,20 | 14,30 | 10,70

Documentazione e conformità

• Misure indicate in millimetri.
• RoHS: conforme (indicazione presente).
• Disegni 2D e video prodotto disponibili.

Caratteristiche / specificazioni tecniche

• Marca: ISC Plastic Parts
• Famiglia / Modello: ZBA
• Materiale: TPE
• Durezza: 75/85 Shore A
• Campo spessore pannello: 0,80–3,20 mm
• Diametro foro di montaggio: 12,70–34,90 mm
• Tenuta: sommergibile, garantisce tenuta dopo montaggio
• Infiammabilità: 94V-0
• Certificazioni: UL (secondo riferimento); NEMA 4 e 4X per codici UL listati
• Intervallo temperatura lavoro: -60°C a 135°C
• Installazione: manuale, rapida, senza attrezzi
