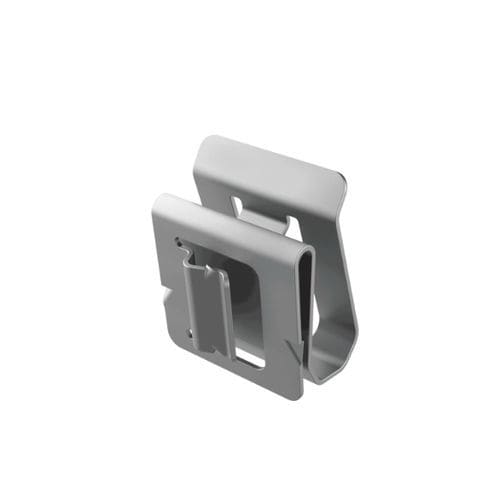

Clip di cavi SFD

fotovoltaicoin acciaio inossidabiledi posizionamento

Panoramica del prodotto
Il clip per bordo pannello bidirezionale SFD è progettato per il fissaggio e la guida di due cavi omogenei, offrendo una soluzione affidabile per applicazioni industriali e nel settore energetico. Realizzato in acciaio inossidabile AISI 301, garantisce resistenza meccanica e alla corrosione adatte ad ambienti gravosi e ad alte temperature di esercizio.

Progettazione e montaggio
Il modello SFD presenta un design bidirezionale con doppia linguetta di bloccaggio che consente l'installazione in posizione verticale e orizzontale. La linguetta corta lo rende adatto al montaggio su telai con bordi stretti. L'installazione avviene mediante pressione manuale fino al fissaggio sul pannello; la rimozione o il riposizionamento richiedono un cacciavite. I bordi arrotondati proteggono l'isolamento del cavo durante il montaggio e nell'uso prolungato.

Durata e intervallo di temperatura
Spessore: 0.635 mm, fornendo maggiore durata rispetto alle alternative di mercato e garantendo una vita utile minima certificata di 20 anni. Intervallo di temperatura di esercizio: -40 °C a +300 °C.

Applicazioni

• Moduli fotovoltaici
• Impianti elettrici
• Quadri di controllo
• Telecomunicazioni
• Macchine industriali
• Sistemi di trasporto
• Ambienti marini

Disegni, omologazioni e informazioni aggiuntive
PDF del disegno: disponibile
UL94: non applicabile / non fornito
IP: non applicabile / non fornito
RoHS: conforme
Unità di misura espresse in: Millimeters
Video: disponibile

Riferimenti e dimensioni (tabella)
Intestazione: Riferimento | Gamma cavo (d) | Spessore pannello | C | B | H
02012000306 | 5.10 to 8.40 mm | 1.10 to 2.00 mm | C = 25.00 mm | B = 19.80 mm | H = 9.90 mm

Caratteristiche / specifiche tecniche

• Modello: SFD
• Brand: ISC Plastic Parts
• Funzione: Fissaggio e guida di due cavi omogenei
• Materiale: Acciaio inossidabile AISI 301
• Design: Bidirezionale con doppia linguetta di bloccaggio (adatto per installazione verticale e orizzontale)
• Linguetta corta per montaggio su telai a bordo stretto
• Installazione: Pressione manuale; rimozione/riposizionamento con cacciavite
• Bordi arrotondati per proteggere l'isolamento del cavo
• Spessore: 0.635 mm
• Vita utile minima certificata: 20 anni
• Intervallo di temperatura di esercizio: -40 °C a +300 °C
• Gamma cavo (riferimento 02012000306): 5.10–8.40 mm
• Spessore pannello (riferimento 02012000306): 1.10–2.00 mm
• Dimensioni (riferimento 02012000306): C = 25.00 mm, B = 19.80 mm, H = 9.90 mm
• Norme: RoHS compliant
