Piede di macchina LHVB
fotovoltaicoin acciaio zincatodi livellamento

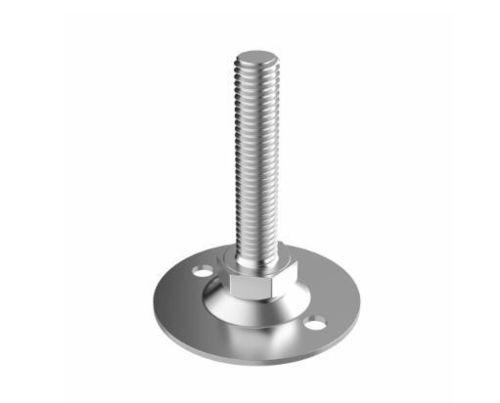

Piede di macchina - LHVB - ISC PLASTIC PARTS - fotovoltaico / in acciaio zincato / di livellamento
Piede di macchina - LHVB - ISC PLASTIC PARTS - fotovoltaico / in acciaio zincato / di livellamento
Piede di macchina - LHVB - ISC PLASTIC PARTS - fotovoltaico / in acciaio zincato / di livellamento - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Uso previsto
di macchina, fotovoltaico
Materiale
in acciaio zincato
Tipo
di livellamento, regolabile, snodabile, inclinabile
Altre caratteristiche
filettato, avvitabile, con fori di fissaggio, senza fori di fissaggio
Carico

Min.: 0 kg
(0 lb)

Max.: 650,5 kg
(1.434,1 lb)

Diametro

Min.: 30 mm
(1 in)

Max.: 120 mm
(5 in)

Descrizione

Descrizione
I piedini di livellamento LHVB sono realizzati in Acciaio zincato (ZCS) e montano una vite girevole DIN 558-4.6-A2F con base esagonale. L'intervallo di inclinazione è 10°–13° a seconda della referenza. La base è bloccata sulla vite mediante una vite Torx T20 (coppia max 3,4 Nm). Versioni base: base liscia o base con due fori per fissaggio a pavimento (codici terminanti con H). Carico massimo indicativo per piedino: 6380 N; si raccomanda margine di sicurezza. I livellatori devono essere regolati a vuoto e sono pensati per applicazioni statiche (non come pattini).

Protezione e accessori
Per la protezione delle superfici è disponibile un cappuccio protettivo LKB in LDPE per diametri base 30 mm, 45 mm e 60 mm. Colori standard: nero e naturale.

Configurazioni speciali disponibili
  • Altre lunghezze e misure di filettatura su richiesta
  • Base in acciaio inox (SS)
  • Sede esagonale per chiave Allen all'estremità superiore del filetto

Conformità / Certificazioni
UL94: non indicato
IP: non indicato
RoHS: conforme
Misure espresse in: millimetri

Video
Video prodotto disponibile.

Riferimenti disponibili (selezione)
Riferimento | Filetto (M) | L (mm) | D (mm) | H (mm) | Tipo | Carico max (N)
00301201108 | M8 | 16,00 | 30,00 | 11,00–13,00 | 1 | 6380
00301201365 | M8 | 16,00 | 60,00 | 11,00–13,00 | 1 | 6380
00301201115 | M10 | 16,00 | 30,00 | 11,50–15,00 | 1 | 6380
00301201372 | M10 | 16,00 | 60,00 | 11,50–15,00 | 1 | 6380
...Gamma completa disponibile nella scheda prodotto.

Caratteristiche / specifiche tecniche
  • Materiale: Acciaio zincato (ZCS) per il corpo
  • Vite: DIN 558-4.6-A2F girevole con base esagonale
  • Inclinazione: 10°–13° a seconda della referenza (alcune varianti M10 11,50–15,00 mm)
  • Vite di bloccaggio: Torx T20 (coppia max 3,4 Nm)
  • Opzioni base: senza fori o con 2 fori per fissaggio a pavimento (codici terminanti con H)
  • Carico max indicativo per piedino: 6380 N (consigliata margine di sicurezza)
  • Regolazione: effettuare senza carico
  • Uso previsto: elementi statici (non pattini)
  • Cappuccio protettivo: LKB in LDPE per Ø 30 / 45 / 60 mm (colori: nero, naturale)
  • Configurazioni speciali: altre lunghezze/filettature, base SS, sede esagonale per chiave Allen
  • RoHS: conforme; UL94/IP: non indicati
  • Unità: millimetri
