Piede per apparecchio JTPZ
fotovoltaicoin gommain poliammide

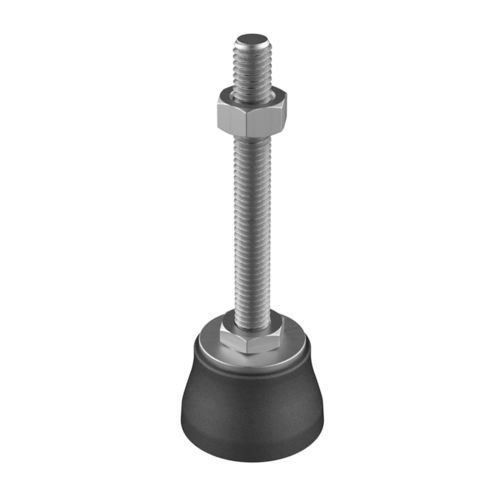

Piede per apparecchio - JTPZ - ISC PLASTIC PARTS - fotovoltaico / in gomma / in poliammide
Piede per apparecchio - JTPZ - ISC PLASTIC PARTS - fotovoltaico / in gomma / in poliammide
Piede per apparecchio - JTPZ - ISC PLASTIC PARTS - fotovoltaico / in gomma / in poliammide - immagine - 2
Piede per apparecchio - JTPZ - ISC PLASTIC PARTS - fotovoltaico / in gomma / in poliammide - immagine - 3
Piede per apparecchio - JTPZ - ISC PLASTIC PARTS - fotovoltaico / in gomma / in poliammide - immagine - 4
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Uso previsto
per apparecchio, fotovoltaico
Materiale
in gomma, in poliammide, in acciaio inossidabile
Tipo
di livellamento, antiscivolo
Altre caratteristiche
filettato, fisso, per carichi pesanti
Carico

Max.: 781 kg
(1.721,8 lb)

Min.: 362,1 kg
(798,3 lb)

Diametro

Max.: 50 mm
(2 in)

Min.: 20 mm
(1 in)

Descrizione

Descrizione
I piedini fissi ad alta resistenza JTPZ presentano una base rinforzata in poliammide 6 caricata con fibra di vetro e sopportano carichi fino a 7.659 N a seconda della referenza. Progettati per applicazioni industriali che richiedono finitura di qualità e proprietà meccaniche costanti. Disponibile base antiscivolo in EPDM come opzione.

Materiali e varianti
  • Materiale base: poliammide 6 caricata con fibra di vetro (PA6 rinforzata)
  • Base antiscivolo opzionale: EPDM
  • Filettatura standard: acciaio inossidabile tipo 304; tipo 316 disponibile su richiesta minima
  • Produttore: ISC Plastic Parts


Regolazione
I livellatori con lunghezza asta (L) pari o superiore a 71 mm sono forniti con dado di regolazione.

Certificazioni e conformità
  • RoHS: Conforme (indicazione in scheda)
  • UL94: Non specificato
  • IP: Non specificato


Misure e documenti
Misure espresse in: millimetri. Disegni 2D (PDF) disponibili sul sito; immagini, render e video dimostrativo disponibili.

Tabella misure e riferimenti
Intestazione: Riferimento | Spirale Metrica (M) | L | D | H | Carico massimo (N)
01200100080 | M6 | 14,50 | 20,00 | 15,00 | 3550
01200100085 | M6 | 12,00 | 25,00 | 15,00 | 4530
01200100090 | M6 | 12,00 | 30,00 | 15,00 | 4491
01200100097 | M6 | 12,00 | 35,00 | 17,00 | 6100
01200101300 | M6 | 12,00 | 40,00 | 18,00 | 7659
01200101311 | M6 | 12,00 | 50,00 | 19,00 | 4423
01200100081 | M6 | 47,00 | 20,00 | 15,00 | 3550
01200100086 | M6 | 47,00 | 25,00 | 15,00 | 4530
01200100091 | M6 | 47,00 | 30,00 | 15,00 | 4491
01200100098 | M6 | 47,00 | 35,00 | 17,00 | 6100
01200101301 | M6 | 47,00 | 40,00 | 18,00 | 7659
01200101312 | M6 | 47,00 | 50,00 | 19,00 | 4423
01200100084 | M8 | 21,00 | 20,00 | 15,00 | 3550
01200100089 | M8 | 21,00 | 25,00 | 15,00 | 4530
01200100092 | M8 | 21,00 | 30,00 | 15,00 | 4491
01200100099 | M8 | 21,00 | 35,00 | 17,00 | 6100
01200101302 | M8 | 21,00 | 40,00 | 18,00 | 7659
01200101313 | M8 | 21,00 | 50,00 | 19,00 | 4423
01200100082 | M8 | 46,00 | 20,00 | 15,00 | 3550
01200100087 | M8 | 46,00 | 25,00 | 15,00 | 4530
01200100093 | M8 | 46,00 | 30,00 | 15,00 | 4491
01200100100 | M8 | 46,00 | 35,00 | 17,00 | 6100
01200101303 | M8 | 46,00 | 40,00 | 18,00 | 7659
01200101314 | M8 | 46,00 | 50,00 | 19,00 | 4423
01200100083 | M8 | 86,00 | 20,00 | 15,00 | 3550
01200100088 | M8 | 86,00 | 25,00 | 15,00 | 4530
01200100094 | M8 | 86,00 | 30,00 | 15,00 | 4491
01200100101 | M8 | 86,00 | 35,00 | 17,00 | 6100
01200101304 | M8 | 86,00 | 40,00 | 18,00 | 7659
01200101315 | M8 | 86,00 | 50,00 | 19,00 | 4423
01200100095 | M10 | 46,00 | 30,00 | 15,00 | 4491
01200100102 | M10 | 46,00 | 35,00 | 17,00 | 6100
01200101305 | M10 | 46,00 | 40,00 | 18,00 | 7659
01200101316 | M10 | 46,00 | 50,00 | 19,00 | 4423
01200100096 | M10 | 86,00 | 30,00 | 15,00 | 4491
01200100103 | M10 | 86,00 | 35,00 | 17,00 | 6100
01200101306 | M10 | 86,00 | 40,00 | 18,00 | 7659
01200101317 | M10 | 86,00 | 50,00 | 19,00 | 4423
01200100104 | M12 | 43,00 | 35,00 | 17,00 | 6100
01200101307 | M12 | 43,00 | 40,00 | 18,00 | 7659
01200101318 | M12 | 43,00 | 50,00 | 19,00 | 4423
01200100105 | M12 | 83,00 | 35,00 | 17,00 | 6100
01200101308 | M12 | 83,00 | 40,00 | 18,00 | 7659
01200101319 | M12 | 83,00 | 50,00 | 19,00 | 4423
01200101309 | M14 | 83,00 | 40,00 | 18,00 | 7659
01200101320 | M14 | 83,00 | 50,00 | 19,00 | 4423
01200101310 | M14 | 133,00 | 40,00 | 18,00 | 7659

Note
Video disponibile per dimostrazione prodotto. Disegni 2D disponibili per il download dalle referenze sul sito.
