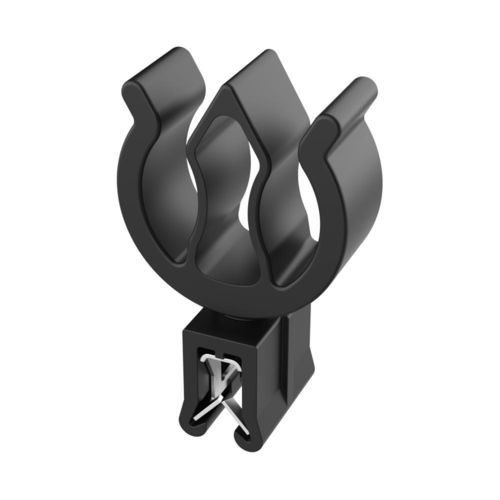

Collare per cavo elettrico in acciaio inossidabile SFV

in plasticain nylona scatto

Panoramica prodotto
La clip SFV si monta su pannelli di spessore 1–3 mm, tipici dei telai dei moduli solari, assicurando fissaggio senza foro di montaggio.

Funzionalità
Il design ad innesto per il bordo permette un'installazione rapida e un'elevata ritenzione assiale. La gestione cavi in materiale plastico isola i cavi dai telai in alluminio, rispondendo alla norma UL 3741. I cavi si inseriscono con pressione delle dita e la ritenzione aumenta quando entrambi i vani cavo sono occupati.

Caratteristiche principali

• Spessore pannello: 1–3 mm
• Capacità cavi: fino a 2 cavi Ø 5,8–8,0 mm
• Materiale clip metallica: acciaio inox 304
• Materiale corpo: nylon nero stabilizzato termicamente e ai raggi UV
• Campo di temperatura: 0°C a 85°C (nylon) / -40°C a 300°C (clip metallica)
• Infiammabilità nylon: UL 94 V-2
• RoHS: Conforme
• IP: Non specificato
• Unità: millimetri

Tabella riferimenti
Riferimento | Intervallo cavo (d) | Spessore pannello | D | B | L | H | C
02012000372 | 5,8 a 8,0 | 1,00 a 3,00 | 35,60 | 9,70 | 22,10 | 23,60 | 13,50

Specifiche tecniche

• Modello: SFV
• Montaggio: Montaggio ad innesto sul bordo, non richiede foro di montaggio
• Spessore pannello idoneo: 1–3 mm
• Capacità cavi: fino a 2 cavi Ø 5,8–8,0 mm
• Componente metallico: clip in acciaio inox 304
• Materiale corpo: nylon nero stabilizzato termicamente e ai raggi UV
• Limiti di temperatura: nylon 0°C a 85°C; clip metallica -40°C a 300°C
• Classe di infiammabilità (nylon): UL 94 V-2
• Norme applicate: UL 3741 (isolamento dei cavi rispetto ai telai in alluminio)
• Unità di misura: millimetri
