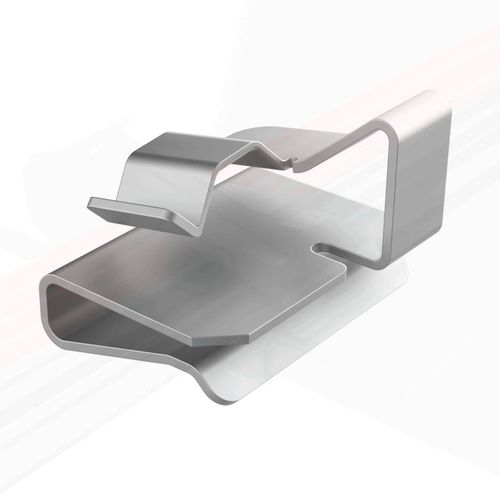

Collare per cavo elettrico in acciaio inossidabile SFJ

a clipresistente alla corrosioneper applicazioni fotovoltaiche

Panoramica del prodotto
Il fermo bordo pannello 90° SFJ è progettato per trattenere e guidare i cavi posizionati perpendicolarmente al telaio del modulo fotovoltaico, consentendo il passaggio dei conduttori verso il modulo adiacente attraverso il lato corto del telaio. Questa disposizione garantisce un cablaggio più ordinato, sicuro ed efficiente per le installazioni fotovoltaiche.

Materiali e costruzione

• Realizzato in acciaio inossidabile AISI 304 o in acciaio inossidabile AISI 410 trattato termicamente a seconda della versione.
• Elevata resistenza meccanica e alla corrosione per ambienti esigenti.
• Bordi arrotondati per proteggere l'isolamento del cavo.
• Alcune referenze includono una linguetta di bloccaggio corta per bordi del telaio molto stretti (10 mm).
• Installazione tramite pressione manuale; la linguetta di bloccaggio fissa il fermo; cacciavite necessario per rimozione o riposizionamento.

Configurazioni disponibili

• Versione 1 cavo: AISI 304, per un singolo conduttore; certificata c-UL-us e conforme a DFARS.
• Versione 2 cavi: AISI 304, per due conduttori omogenei; la referenza 02012000316 include una linguetta di bloccaggio corta. Le certificazioni c-UL-us e DFARS si applicano ai modelli indicati.
• Versione 4 cavi: AISI 410 trattato termicamente, per quattro conduttori fissati perpendicolarmente al telaio. Certificata c-UL-us e conforme a DFARS.

Certificazioni e conformità

• Certificazione c-UL-us disponibile per i modelli indicati.
• Conformità DFARS per i modelli indicati.
• RoHS: conforme.
• UL94: non applicabile / non specificato.
• IP: non specificato.

Tabella delle referenze
Referenza | Gamma cavo (d) | N. cavi | Spessore pannello | C | B | H
02012000315 | 5,10 a 8,30 | 1 | 1,40 a 3,20 | 19,80 | 16,50 | 9,90
02012000316 | 5,10 a 8,40 | 2 | 0,80 a 2,50 | 25,10 | 12,70 | 9,90
02012000317 | 5,10 a 8,30 | 2 | 0,80 a 3,20 | 24,90 | 16,50 | 9,90
02012000318 | 5,10 a 7,60 | 4 | 1,40 a 3,20 | 39,90 | 21,00 | 9,10

Informazioni aggiuntive
Misure espresse in: Millimetri. Video disponibile che mostra l'utilizzo del prodotto.

Specifiche tecniche

• Modello: SFJ
• Materiali: AISI 304 o AISI 410 trattato termicamente (a seconda della versione)
• Spessori disponibili: 0,508 mm o 0,635 mm a seconda della referenza
• Intervallo di temperatura di esercizio: -40 °C a +300 °C
• Durata minima di servizio certificata: 20 anni
• Installazione: pressione manuale; la linguetta di bloccaggio fornisce una fissazione salda; cacciavite necessario per rimozione/riposizionamento
• Protezione per l'isolamento del cavo: bordi arrotondati
• Caratteristiche speciali: alcune referenze includono una linguetta corta per bordi del telaio molto stretti (10 mm)
• Certificazioni: c-UL-us (per i modelli indicati), DFARS (per i modelli indicati), RoHS conforme
• Unità / misure: millimetri
