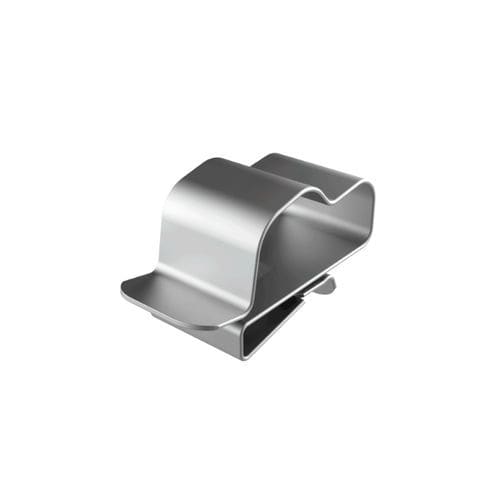

Collare per cavo elettrico in acciaio inossidabile SFB

a scattoa clipresistente alla corrosione

Descrizione del prodotto
Il clip bordo pannello SFB è progettato per fissare e guidare due cavi eterogenei sul bordo del pannello, anche in assenza di profili strutturali. Realizzato in acciaio inossidabile AISI 410 trattato termicamente, garantisce elevata resistenza meccanica e buona resistenza alla corrosione, idoneo per impianti fotovoltaici e ambienti industriali. Presenta due cavità differenziate: una per cavi modulo fino a Ø 7,6 mm e una per cavi microinverter Ø 10,5–12 mm. L'installazione avviene tramite pressione manuale; la linguetta di bloccaggio mantiene il clip saldamente ancorato. La rimozione o il riposizionamento si eseguono con un cacciavite. La fessura nella linguetta consente l'uso di fascette o morsetti per fissaggi aggiuntivi. I bordi arrotondati proteggono l'isolamento dei cavi e riducono il rischio di abrasione.

Prestazioni e certificazioni
Spessore: 0,508 mm. Forza di ritenuta: fino a 6,8 kg. Durata minima certificata: 20 anni. Intervallo di temperatura di esercizio: -40 °C a +300 °C. Certificazione: c-UL-us. RoHS: conforme. UL94: non disponibile. IP: non disponibile. Misure espresse in: millimetri.

Applicazioni

• Moduli fotovoltaici
• Sistemi elettrici e quadri di controllo
• Installazioni marine
• Telecomunicazioni
• Macchinari industriali

Tabella riferimenti (mm)
Riferimento | Gamma max. cavo (d1) | Gamma cavo (d2) | Spessore pannello
02012000303 | 7.60 | 10.50 a 12.00 | 1.30 a 3.00
02012000304 | 7.60 | 10.50 a 12.00 | 3.00 a 6.40

Disegno / Video
Disegno PDF: non disponibile direttamente sulla pagina. Video: disponibile che mostra il prodotto e l'uso.

Caratteristiche / Specifiche tecniche

• Modello: SFB
• Marca: ISC Plastic Parts
• Materiale: acciaio inossidabile AISI 410 trattato termicamente
• Spessore: 0,508 mm
• Forza di ritenuta: fino a 6,8 kg
• Durata minima certificata: 20 anni
• Intervallo di temperatura di esercizio: -40 °C a +300 °C
• Certificazioni: c-UL-us
• RoHS: conforme
• Cavità: due cavità differenziate — una per cavi modulo fino a Ø 7,6 mm e una per cavi microinverter Ø 10,5–12 mm
• Assemblaggio: pressione manuale con linguetta di bloccaggio; rimozione/riposizionamento con cacciavite
• Fissaggio aggiuntivo: fessura nella linguetta per fascette o morsetti
• Progettazione bordi: bordi arrotondati per evitare danni all'isolamento
• Applicazioni tipiche: impianti fotovoltaici, quadri elettrici/di controllo, applicazioni marine, telecomunicazioni, macchinari industriali
• Varianti di riferimento e intervalli di spessore pannello: vedere la tabella riferimenti sopra
