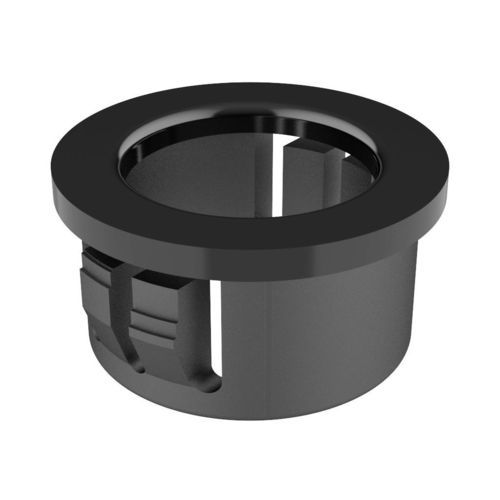

Boccola di isolamento MP

ad innesto rapidoin poliammidein nylon

Descrizione
Gli anelli passacavi MP trasformano fori di pannello con bordi grezzi, taglienti o frastagliati in aperture lisce e isolate per proteggere cavi, tubi, tubazioni flessibili, corde e linee di servizio. Progettati per applicazioni industriali di isolamento e protezione meccanica.

Installazione e varianti
Questi anelli a innesto dispongono di linguette di bloccaggio flessibili che si inseriscono con pressione della punta delle dita e si adattano allo spessore massimo del pannello fino al fissaggio. Disponibili due versioni:

• Tipo 1: doppia linguetta su ciascun lato
• Tipo 2: una linguetta su ciascun lato

Prestazioni e dimensioni
Resistenza alla fuoriuscita (famiglia): 15,8 kg. Disponibili in diverse misure per fori da 4,7 mm a 152,4 mm di diametro. La tabella tecnica completa riporta il mapping riferimento‑dimensioni.

Materiale e finitura
Materiale: Nylon (PA66). Colori standard: Nero / Bianco. Altri colori fornibili su richiesta con quantità minima d'ordine (dettagli commerciali non inclusi qui).

Certificazioni e norme
Alcune referenze rispettano i requisiti UL e sono certificate CSA se indicato. Classificazione UL94 della famiglia: V2. RoHS conforme. IP: non specificato per la famiglia.

Disegni, documenti e multimedia
Disegni 2D (PDF) disponibili. Video dimostrativo disponibile per la famiglia MP. Misure espresse in millimetri.

Tabella riferimenti (estratto / tabella dimensionamento)
Riferimento ; Foro pannello (A) ; Spessore max pannello (G) ; C ; B ; L ; H ; Tipo
02010000001 ; 4,70 ; 1,60 ; 3,20 ; 6,40 ; 6,00 ; 1,20 ; 2
00101000001 ; 4,80 ; 1,60 ; 3,20 ; 6,40 ; 6,00 ; 1,60 ; 2
02010000002 ; 5,50 ; 1,60 ; 3,20 ; 7,10 ; 6,00 ; 1,60 ; 2
02010000003 ; 6,40 ; 1,00 ; 3,20 ; 7,90 ; 7,90 ; 1,60 ; 2
02010000004 ; 6,40 ; 1,60 ; 3,60 ; 7,90 ; 7,90 ; 1,60 ; 2

Caratteristiche / specifiche tecniche

• Famiglia / Modello: MP
• Funzione: passacavo isolante per proteggere fori pannello grezzi
• Materiale: Nylon (PA66)
• Colori: Nero, Bianco (altri colori su richiesta)
• Installazione: innesto con linguette di bloccaggio flessibili
• Versioni: Tipo 1 (doppia linguetta), Tipo 2 (una linguetta)
• Resistenza alla fuoriuscita (famiglia): 15,8 kg
• Intervallo diametri foro: 4,7 mm – 152,4 mm
• UL94: V2 (famiglia)
• Certificazioni: alcune referenze UL e CSA
• RoHS: conforme
• Unità: millimetri
• Documentazione: disegni 2D (PDF) e video disponibili
