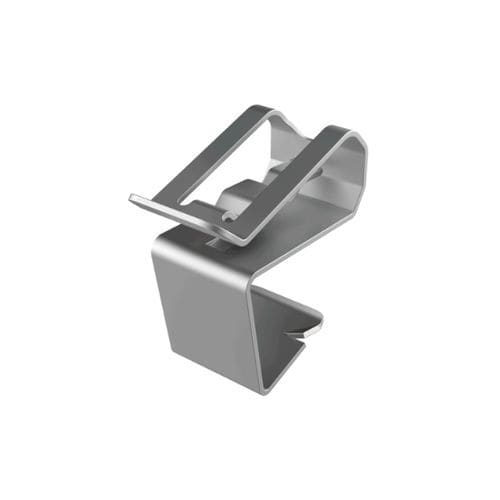

Clip di cavi SFE

fotovoltaicoin acciaio inossidabiledi posizionamento

Descrizione del prodotto
Il clip per bordo pannello SFE fissa e guida due cavi omogenei per installazioni industriali e impianti di energie rinnovabili. Realizzato in acciaio inox AISI 304 con spessore di 0,635 mm, garantisce resistenza meccanica e resistenza alla corrosione per una lunga durata. Progettato per moduli fotovoltaici senza telaio, il clip si monta direttamente sul bordo del pannello mediante pressione manuale e si blocca con una linguetta integrata. Per la rimozione o il riposizionamento è necessario solo un cacciavite. I bordi arrotondati proteggono l'isolamento dei cavi e la geometria assicura un ancoraggio stabile. Campo di temperatura d'esercizio da -40 °C a +300 °C e vita minima di 20 anni.

Applicazioni

• Moduli fotovoltaici senza telaio
• Sistemi elettrici
• Installazioni marine
• Telecomunicazioni
• Macchinari industriali
• Quadri di controllo

Conformità e documenti

• RoHS: conforme
• UL94: non specificato
• IP: non specificato
• Misure espresse in: Millimetri
• Disegno: disponibile (2D)
• Video: disponibile

Riferimenti e dimensioni
Riferimento | Gamma cavi (d) | Gamma larghezza pannello (C) | Spess. max pannello (T) | Prof. min (L) | C | B | H | h
02012000307 | 5,10 a 8,40 | 13,00 a 15,30 | 2,30 | 19,60 | 24,60 | 12,70 | 25,60 | 10,40
02012000308 | 5,10 a 8,40 | 15,30 a 16,80 | 2,30 | 19,60 | 24,60 | 12,70 | 27,60 | 10,40
02012000309 | 5,10 a 8,40 | 16,80 a 18,00 | 2,30 | 19,60 | 24,60 | 12,70 | 29,50 | 10,40

Caratteristiche / specifiche tecniche

• Modello: SFE
• Materiale: acciaio inox AISI 304
• Progettato per trattenere due cavi omogenei
• Installazione: pressione manuale; linguetta di bloccaggio; smontabile con cacciavite
• Spessore: 0,635 mm
• Vita minima: 20 anni
• Temperatura di funzionamento: -40 °C a +300 °C
• RoHS: conforme
• Misure in: Millimetri
• Riferimenti disponibili: 02012000307, 02012000308, 02012000309
