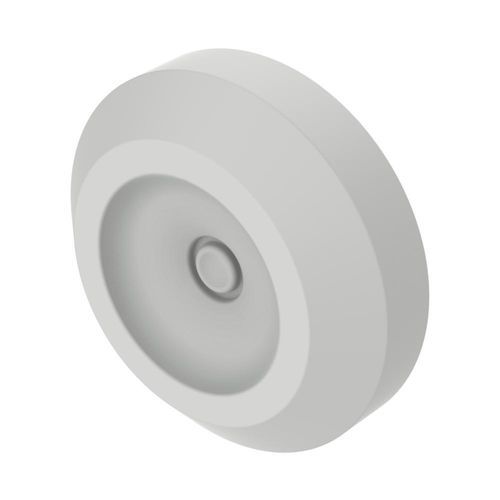

Passacavo in termoplastica TSS

in elastomeroa membranaa membrana elastica

Presentazione
Il passacavo a membrana TSS è una soluzione di sigillatura a inserimento per il passaggio dei cavi. Accetta un'ampia gamma di diametri di cavo, si fissa saldamente al pannello ed è certificato IP67. La versione multipla TSSH consente l'installazione di fino a tre cavi in un unico foro mantenendo le prestazioni di tenuta.

Design e funzionalità
Include una membrana rimovibile e una zona flessibile con funzione joy-stick che permette di orientare il cavo senza compromettere la protezione IP67. Il TPE privo di alogeni garantisce flessibilità per installazioni su superfici curve e per assorbire eventuali movimenti del pannello.

Caratteristiche

• Materiale: TPE privo di alogeni (Elastomero termoplastico)
• Grado di protezione: IP67 (certificato Semko)
• Classificazione di infiammabilità: UL94-HB o UL94-V0
• Colori standard: Nero (RAL 9005), Grigio chiaro (RAL 7035), Bianco (RAL 9010)
• Installazione: inserimento a pressione nel foro; perforare la membrana rimovibile con il cavo; rimuovere manualmente eventuali residui di membrana
• Varianti: TSS monoforo e TSSH multiforo (fino a 3 cavi)

Documenti e certificazioni
Disegni 2D (PDF) disponibili. UL94: HB/V0. IP: 67. Conformità RoHS. Misure espresse in millimetri. Video prodotto disponibile.

Tabella delle referenze
Riferimento | Diametro del foro | Filettatura di montaggio | Spessore pannello | Per cavo (d) | L | L1 / L2 | D / D1
01601000050 | 16,00 | PG9/15,2 | 0,50 a 3,00 | 5,00 a 10,00 | 11,00 | 4,00 / 6,75 | 24,00 / 4,00
01601000004 | 16,50 | M16 | 0,50 a 3,00 | 5,00 a 10,00 | 11,00 | 4,00 / 6,75 | 23,50 / 4,00
01601000051 | 19,00 | PG11/18,6 | 0,50 a 3,00 | 6,00 a 12,00 | 11,00 | 4,00 / 6,75 | 26,00 / 5,00
01601000005 | 20,50 | M20 | 0,50 a 3,00 | 6,00 a 13,00 | 11,00 | 4,00 / 6,75 | 27,50 / 5,00
01601000052 | 23,00 | PG16/22,5 | 0,50 a 3,50 | 8,00 a 15,00 | 11,00 | 4,00 / 6,75 | 30,00 / 7,00
01601000006 | 25,50 | M25 | 0,50 a 3,50 | 8,00 a 17,00 | 11,00 | 4,00 / 6,75 | 32,50 / 7,00
01601000053 | 29,00 | PG21/28,3 | 0,50 a 4,50 | 10,00 a 20,00 | 11,00 | 4,00 / 6,75 | 36,00 / 9,00
01601000007 | 32,50 | M32 | 0,50 a 4,50 | 12,00 a 24,00 | 11,00 | 4,00 / 6,75 | 39,50 / 11,00
01601000054 | 38,00 | PG29/37,0 | 1,50 a 4,50 | 18,00 a 27,00 | 13,50 | 4,84 / 7,41 | 45,00 / 17,00
01601000040 | 40,50 | M40 | 1,50 a 4,50 | 19,00 a 31,00 | 13,50 | 4,84 / 7,41 | 47,50 / 18,00

Specifiche tecniche

• Modello: TSS
• Tipo: passacavo a membrana (monocavo; variante TSSH multiforo fino a 3 cavi)
• Materiale: TPE privo di alogeni
• Protezione: IP67 (certificato Semko)
• Classe di infiammabilità: UL94-HB o UL94-V0
• Colori standard: Nero (RAL 9005), Grigio chiaro (RAL 7035), Bianco (RAL 9010); altri colori RAL su richiesta
• Installazione: inserimento a pressione; perforare la membrana rimovibile con il cavo; rimuovere residui di membrana se necessario
• Compatibilità: più referenze disponibili (vedere tabella per diametri foro, filettature, spessori pannello e gamme diametro cavo)
• Unità: millimetri
• Documenti disponibili: disegno 2D (PDF), certificato UL94, certificato IP, dichiarazione RoHS, video prodotto
