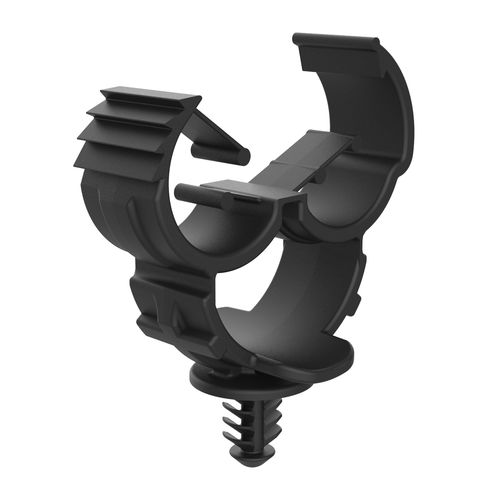

Collare per cavo elettrico in plastica

a scattoper applicazioni fotovoltaiche

Descrizione
Clip/morsetti con ancoraggio tipo abete (inserimento su pannello) progettati per il centraggio e il fissaggio automatico di cavi e tubi. Il sistema autochiudente consente di posizionare il cavo/tubo e, applicando pressione, chiudere e fissare rapidamente, riducendo i tempi di installazione. Sono disponibili riferimenti che coprono diverse gamme di diametro e spessore pannello.

Applicazioni

• Fissaggio e centraggio di cavi o tubi in pannelli e lamiere
• Percorsi e fissaggio in quadri elettrici, contenitori e telai
• Adatto per impianti industriali e di controllo

Documentazione e conformità

• Disegno (PDF) e video dimostrativo disponibili
• RoHS: conforme
• UL94: non specificato
• Classe IP: non specificata
• Misure espresse in millimetri (mm)

Tabella - Riferimenti e principali dimensioni (valori in mm)
Riferimento | Adatto per | Spessore pannello | Diametro tubo | B | C | H | A | H1
02800120011 | Ø 9,10 | 3,00 a 15,00 | 8 a 18 | 29,00 | 10,00 | 38,50 | 20,00 | 21,70
02800120010 | M6 | 10,00 | 3 a 12 | 22,00 | 20,00 | 32,00 | 9,00 | 10,00 a 16,00

Caratteristiche / Specifiche tecniche

• Tipo prodotto: clip/morsetto con ancoraggio tipo abete (inserimento su pannello)
• Meccanismo: sistema autochiudente per centraggio e fissaggio automatico dei cavi/tubi
• Compatibilità: varianti per diversi diametri (vedere tabella)
• Materiale: plastica (riferimento materiale non specificato)
• Conformità: RoHS indicata; UL94/IP non specificati
• Riferimenti disponibili: 02800120011, 02800120010
• Documentazione: disegno PDF e video disponibili
